?快速、可擴展和準確的

AGX Dynamics是一個專業的多用途物理引擎，用于模擬器、虛擬現實（VR）、工程、大規模顆粒模擬等。它由數百個C++類的高度優化和可移植的代碼組成，當您需要模擬機械約束的摩擦接觸系統時，這是顯而易見的選擇。它在任何意義上都是真正可擴展的。建立在原始科學研究的堅實基礎上，包括離散的變分和基于物理的約束系統時間積分方法，并行高性能混合方程求解器和新穎的多物理模型。因此，AGX Dynamics將精度與速度結合起來，這在任何其他競爭的物理引擎或產品中都找不到。





為什么選擇AGX Dynamics？

• 結合科學和工業應用的性能和準確性。

• 具有動態分辨率的世界領先的有線模擬。

• 支持直接和迭代求解內核的新型混合求解器。

• 集成液壓模擬，允許液壓和力學模擬之間的剛性耦合

• 可變形電纜模擬：模擬軟管、彎曲、拉伸和扭曲的管道。

• 在極端荷載和質量比下準確穩定。

• 性能和準確性：并行性和智能拆分方案。

• 高質量接觸生成，包括一般三角形網格。

• 可變形地形，用于挖掘機模擬等。

• 采用非光滑離散元方法進行大規模（百萬）顆粒體模擬。

• 豐富的文檔，還提供快速原型制作的教程和腳本功能。



AGX Dynamics的特點



混合解算器方案——結合直接LCP解算器的精度和迭代解算器的速度。

靈活的解算器框架——用戶可以自由指定聯系人和約束的解算器類型。

穩定的大時間步——時間積分源于離散變分原理。

快速、平行和準確的碰撞檢測——處理基本體和一般三角形網格。

鋼絲模擬——模擬起重機、錨具裝卸船或拖繩的任何鋼絲/鏈條/繩索。

線相互作用——在模擬中，線可能會碰撞并與其他幾何體交互，包括摩擦。

動態模擬——在運行時無限制地重新創建/重建模擬。

減少接觸——快速穩定地檢測復雜物體的碰撞。

豐富的約束庫——使用約束構建車輛、起重機或任何其他機械系統。

自定義約束——缺少約束？從教程中開發自己的。

獨立于平臺——在Windows、Linux和Mac上運行。Clang,gcc, Visual studio 2012-2015。

使用LUA編寫腳本——運行和修改演示和教程，而不必重新編譯。

內置3D渲染——演示和教程使用OpenSceneGraph在OpenGL中進行渲染。

附加質量的內置支持——AGXDynamics支持使用修飾的和不均勻的質量和慣性張量，這在流體動力學建模中是必不可少的。

一般三角形網格的浮力——模擬波浪中漂浮的物體。

支持輸入設備——游戲桿和游戲板。控制交互式模擬。

序列化為XML/二進制格式——將模擬存儲在磁盤上?；謴?fù)到100%確定性模擬結果。

通過事件注入用戶代碼——監聽步進事件、聯系人等。

所有力在模擬過程中隨時可用——電線張力、接觸力、電機扭矩，所有力在模擬過程中都可用。

多核，自下向上并行——利用您的硬件與AGX Dynamics的多線程設計。

可變的地形——在實時挖掘機模擬器中挖掘、壓縮、推壓和堆放泥土，或用錨將海床變形。

大型顆粒系統的非光滑離散元方法——通過顆粒流模擬優化設計。

與Matlab/Simulink共同模擬——將AGXDynamics連接到現有模擬。

與FMI 1.0，強耦合的FMI 2.0共同模擬*——使用共同模擬中的標準將AGX動態系統連接到您的模擬。

粒子系統——在同一框架內模擬煙霧或其他粒子效果。



統一約束公式



無論是電線、摩擦、電機、液壓系統還是顆粒系統，都是在相同的框架內使用約束進行模擬的。約束建模在AGX Dynamics中非常普遍，建立在基本約束和輔助約束的框架之上，允許用戶修改、擴展或創建全新的約束。所有約束都可以有實際材料參數和符合性限制，并由約束電機驅動。



在AGX Dynamics中發現的一些約束：

• 球窩接頭

• 距離接頭

• 鉸鏈

• 通用

• 鎖定

• 棱柱形的

• 圓柱形接頭

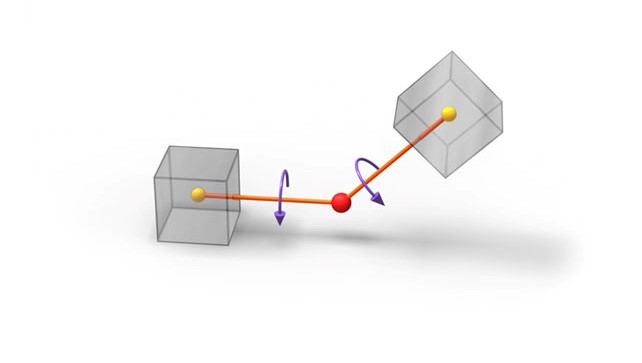

球窩接頭示意圖





Lumped elements建模



帶有放松鎖接頭的集總單元模型為您提供了包括彎曲、拖動和扭轉在內的電纜彈性模型。



Wires



AGX Dynamics中的電線模擬速度很快足以滿足實時模擬器的要求，但是模型具有較高的物理精度，并且在極端負載和質量比下是穩定的。取決于載荷和曲率的動態分辨率確保了模擬的穩定性。可以調整鋼絲來表示繩索、鋼絲和鏈條，并使用包括彎曲和拉伸楊氏模量在內的實際材料參數。



Wire包含以下功能：

• 具有詳細材料規格的電線。

• 提供真實和穩定的模擬，能夠處理極端質量比。

• 與流體動力學模型的完全相互作用。

• 帶速度和張力控制的絞車。絞車也可以用液壓元件驅動。

• 運行時的動態配置：可以切割/合并導線，可以連接/分離對象。

• 電線通過碰撞檢測與其他物體交互。

• 模擬過程中，所有力都可用，以供分析。

• 動態和用戶控制的分辨率允許使用公里線的大型可擴展場景。

• 一個在全球各地的模擬器中交付的經驗證的模擬組件



Cables



Cables是一種集總單元模型，可用于模擬軟管、電纜甚至剛性鋼梁。它支持：

• 與模擬環境的充分交互，包括流體動力學。

• 拉伸、彎曲和扭轉的楊氏模量

• 固定分辨率

• 電纜可沿其長度的任意點連接到剛性物體上。

• 高效、智能的路由算法

• 初始狀態可以是任何配置。例如彈簧或直線。



車輛模擬器



在模擬復雜的重型車輛時，精度和性能非常重要。AGX Dynamics Direct Solver為您提供世界領先的訓練模擬器所需的速度和逼真度。動力傳動系A(chǔ)PI模擬電機、離合器、齒輪箱以及可變形地形，允許使用復雜和真實的車輛模型。



AGX Dynamics包括開發訓練模擬器所需的一切：

• 挖掘機、起重機、輪式裝載機等重型車輛的精確直接求解。

• 可變形地形模塊。在實時挖掘機模擬器中挖掘、壓縮、推壓和堆放泥土，或用錨將海床變形。

• 快速準確地生成連接

• 靈活且可配置的摩擦系統，用于精確模擬車輪/地面相互作用。

• 大規模接觸系統的快速迭代求解器。（巖石、原木等）

• 帶離合器、電機、齒輪的動力傳動系A(chǔ)PI。

• 液壓API。

• 重新使用CAD模型。



我們的角色，您的信任

• Algoryx仍然是軟件供應商和服務提供商

• 我們不銷售模擬器

• 我們銷售模擬器的啟用技術

• 我們提供服務

• 我們不與模擬器客戶競爭

• 我們?yōu)樗锌蛻籼峁诵募夹g(shù)的公平訪問





基于可變地形的AGX Dynamics挖掘仿真。



CAD/Engineering



AGX Dynamics是第一個集成到專業CAD環境中的實時物理引擎。隨著Dynamicsfor SpaceClaim的使用，AGX Dynamics已經被證明是足夠精確的，是適合于現代工程工具箱的工作流程。



CAD到模擬器

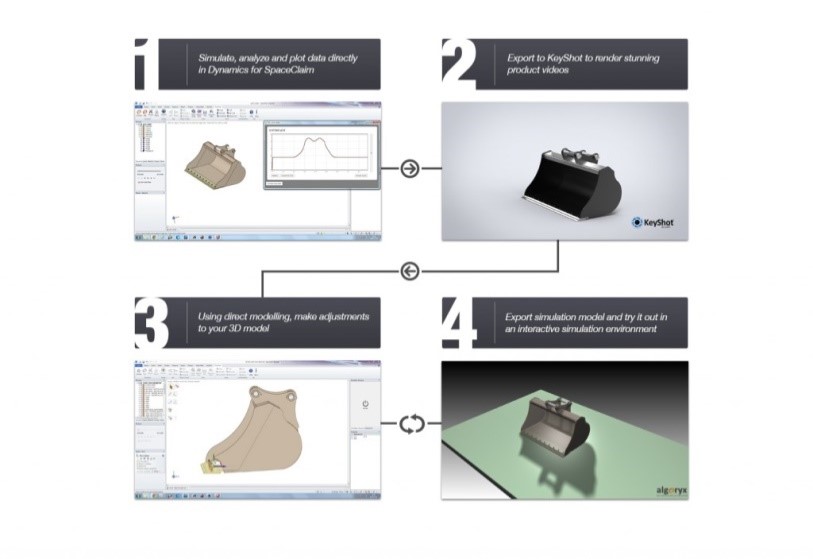

從CAD到訓練模擬器的AGX Dynamics管線。



AGX Dynamics在向模擬器提供動力學模擬方面非常強大。通過成為從CAD到訓練模擬器的過程的一部分，模型可以在整個過程中被重新使用。通過AGX Dynamics中的串行化機制，一個具有關節、電機、物理材料、質量、慣性張量等動態特性的Dynamics for SpaceClaim CAD模型可以被立即導出到一個run-time環境中。



產品開發中的模擬



仿真是整個產品開發過程的重要組成部分。通過允許更多的人進行早期原型仿真，可以減少早期設計錯誤。通過將AGX Dynamics集成到您的CAD環境中，您可以在設計中運行機械仿真，從原型階段到系統工程，再到營銷和培訓模擬器。

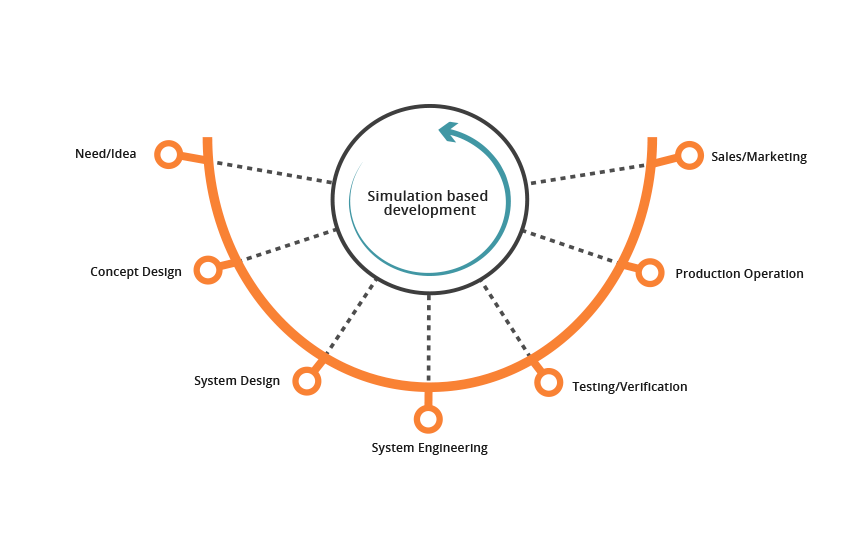

模擬驅動產品開發。



FMI



FMI標準允許在具有公共接口的異構仿真環境中使用不同的仿真工具。

AGX Dynamics使用我們的FMI生成器工具支持FMI導出，該工具自動生成模型描述XML文件并構建FMU存檔。

我們支持共同模擬，支持1.0版或2.0版的FMI標準。



AGXUnity



Unity3D是全球領先的游戲開發平臺之一。它還用于嚴肅的游戲、虛擬現實和專業模擬器的開發。如果Unity3D是您首選的開發平臺，并且您需要專業的物理引擎，具有行業級的模擬質量，那么AGXUnity就是您的解決方案。AGXUnity帶有完整的源代碼，它將AGX Dynamics和Unity3D集成到一個生產環境中，用于開發模擬器和模擬解決方案。有了統一的圖形質量和性能，以及我們的動力學解決方案的穩定性和精確性，您將能夠使用真實的物理特性開發出真實的模擬。

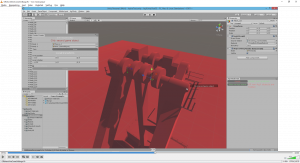

在Unity3D中建模導線

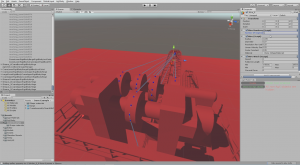

添加和編輯形狀。

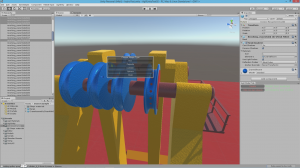

創建和配置約束。







建模和編輯幾何特性。





Granular





大規模顆粒模擬



當處理諸如鐵丸、藥丸、巖石或其他散裝材料等材料時，模擬可以成為優化和增加對過程理解的強大工具。AGX Dynamics為模擬顆粒和散裝材料提供了強大的解決方案。并行計算和優化的數據結構允許使用數百萬粒子進行快速和可擴展的模擬，即使是在傳統的臺式計算機上。



用AGX Dynamics模擬粒狀材料的特點：

• 針對具有Hertzian接觸、干摩擦、滾動阻力和粘附力的顆粒體的新型非光滑DEM模型。

• 由于廣泛的CPU并行化，速度非?？?。

• 由于優化的數據結構和計算，可對包含數百萬粒子的大型系統進行可擴展的模擬。

• 通過將表面速度分配給幾何圖形，輕松建模輸送系統。

• 與其他剛性多體系統（如車輛、運輸系統）的強動態耦合。

• 與任意形狀的外部幾何體接觸，例如幾何基本體、Trimesh、Heightfield。

• 日志系統，用于記錄模擬數據，使用高效的本機二進制格式，也可用作標準HDF5存檔，便于導出到現有后處理工具。

• 視覺分析的基本后處理工具，如根據速度間隔給顆粒著色。
