Wolfram虛擬實驗室為工程教育提供動力

您如何才能使教學變得生動活潑并更具吸引力？ 對于許多教育者來說，答案不僅僅是一個單一的解決方案，而是一套可以根據學科甚至學生而變化的工具。 因此，今天，我想在教學工具包中添加一些新內容：Wolfram虛擬實驗室。

Wolfram虛擬實驗室是交互式課件形式的開放式教育資源，用于解釋教室中的不同概念。 我們的目標是提供一種輕松的方法來研究困難的概念并激發學生的好奇心。

在這篇文章中，我與Matteo Fasano博士談了他使用虛擬實驗室作為碩士課程的補充課程的經驗，在該課程中他擔任教學助理。 他還告訴我為什么以及如何支持Wolfram MathCore小組開發CollegeThermal虛擬實驗室（現已可用），以及它們?nèi)绾螏椭蠋熁蚪虇T提高學習的吸引力。

跟我們說說您自己吧。 這些虛擬實驗室是什么？

我是都靈理工大學的博士后研究員。 我是五門能源與熱工程碩士課程的助教。 我的研究工作“水在納米級固液界面的傳熱和傳質”獲得了2017年能源公司Eni的年度青年研究獎。

去年5月，我和同事一起參加了Wolfram SystemModelerdemo。 在此演示中，我們了解了Wolfram的一個名為Virtual Labs的內部項目。 這個想法很簡單：這是一組交互式計算機練習，是對教材的補充，在教材中，您可以使用系統模型來探索特定主題，方法是創建新的模型來描述主題，或者與預先構建的模型進行交互。 計劃將它作為一種開放的教育資源分發給教師、學生和其他希望學習該學科的人。

我對這個概念很感興趣，并開始與您的團隊聯系。 我從課程材料中發送了一些練習，以檢查是否有可能為這些案例研究準備模型，以及是否可以將其建模為具有針對學生的交互式說明的虛擬實驗室。 乍看之下，它似乎可行； 但是，由于內容的篇幅，我們建議將其拆分為兩個虛擬實驗室，并且作為CollegeThermal庫，每個人現在都可以使用。

使用這些材料需要哪些先驗知識？

我們?cè)噲D確保具有基本熱力學知識的任何人都能跟上其內容。

您能帶我們?nèi)タ纯雌渲幸粋€(gè)實驗室嗎？

有沒有想過您家中散熱器的熱功率應該是多少才能保證熱舒適性，或者周圍環境如何影響您的室溫？ 要回答這些問題，重要的是要了解房屋中不同組件的熱行為。 室內供暖實驗室的雄心是對房屋中最重要的部分建模，并將它們結合起來，以查看室溫如何隨環境溫度波動而變化。

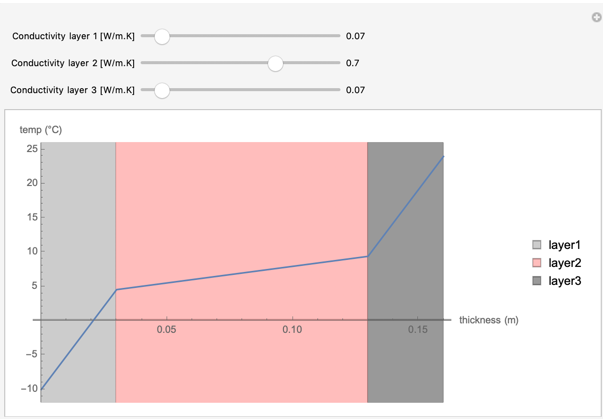

首先，我們觀察多層壁與垂直于其表面的熱通量交叉的熱行為。 墻由三層串聯組成：分別是隔熱層，磚層和隔熱層。 作為第一近似，可以通過一維集總參數模型研究此配置的熱傳導，其中僅考慮通過壁的熱傳導（目前）。 在下圖中，我們顯示了在固定層厚度下，不同材料的導熱率如何影響壁內的溫度分布：

在這里可以注意到第一個有趣的行為：如果我們考慮隔熱層和磚層的典型值，即分別為0.07 W / m K和0.7 W / m K，我們會觀察到整個隔熱層的大溫差。然而，即使磚層的厚度是絕緣層的三倍，跨磚層的溫度降也僅是最小的。 實際上，熱導定律（也稱為傅立葉定律）指出，在固定的熱通量下，溫度梯度與熱阻成線性比例，在此可以將其確定為層厚度與熱導率之比。

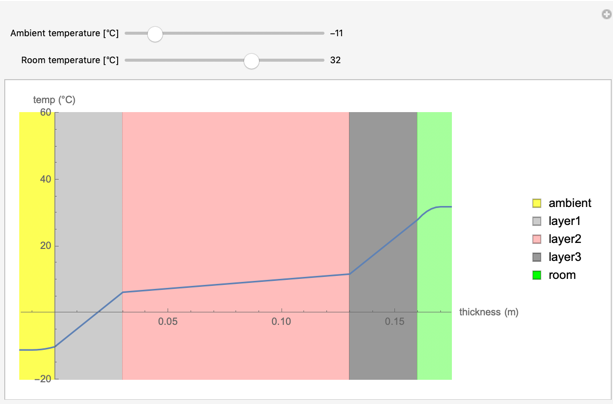

現在，我們?cè)谀Ｐ椭性黾恿肆硪徊糠郑簩?duì)流熱從周圍空間傳遞到內壁，以及從外壁傳遞到環境。 由于對流引起的熱阻相對于穿過墻體的導電熱阻是串聯增加的，因此導致墻體兩側的溫度進一步下降。 在這種情況下，自然對流的典型邊界層可以通過壁面附近空氣的非線性溫度分布圖看出：

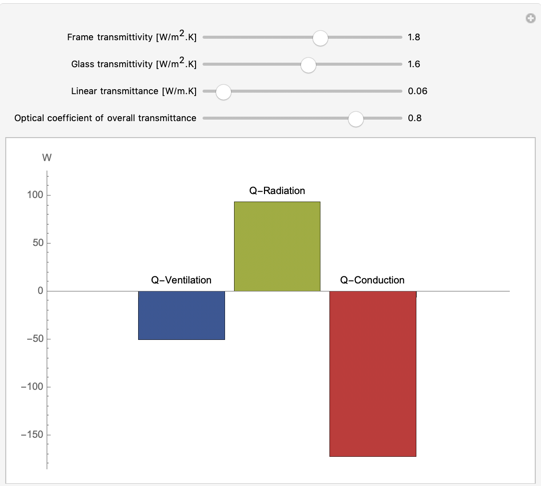

除了不透明的墻壁外，建筑物還具有透明的墻壁（窗戶）。 窗戶的熱模型在這里考慮了通過玻璃的太陽輻射，通過窗戶的空氣泄漏以及穿過玻璃和窗戶框架的熱傳導。 我們可以通過觀察不同貢獻的熱流值來分析模型響應。 在這種情況下，室內和室外溫度分別設置為20°C和-10°C。 下圖的結果表明，從外部環境流向內部環境時，熱通量為正，如太陽輻射一樣；相反方向流動時，熱通量為負（即熱損失）， 如通過窗戶的泄漏和傳導：

不透明墻和不透明墻的熱模型可以組合成帶有窗戶的墻。這個組合模型可以讓你比較在不同環境和室溫下從房間流入/流出/流出的熱流。顯然，非零熱流平衡將導致室溫的動態變化。如果凈熱通量為負號，則室溫隨時間呈下降趨勢，熱舒適降低:

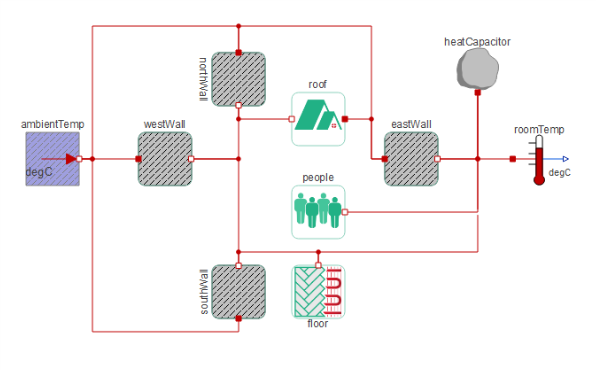

為了觀察溫度隨時間的實際動態行為，我們通過引入以下內容來完善房間的熱模型：（1）房間的其他相關組件，這些組件會顯著影響其溫度，即屋頂、地板（不透明的墻壁）和人（ 內部熱源）； （2）室內空氣的熱容。 然后將所有組件組合在一起，以創建更全面的房間模型。 該模型針對給定的外部溫度進行了測試：

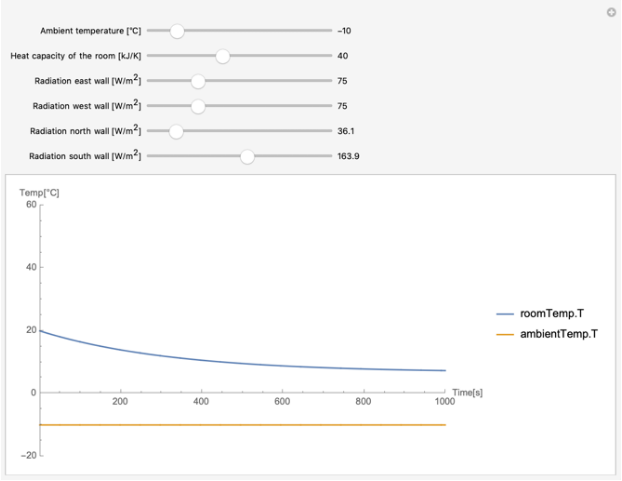

在這種情況下，我們可以從下圖觀察到凈熱量流出量大于流入熱量?jī)袅鞒隽俊?結果，當入口和出口的熱通量相等時，室內溫度下降，最終穩定在10°C：

這樣的平衡溫度會導致室內的熱不適，應通過在建筑物中引入加熱系統來避免這種不適感。

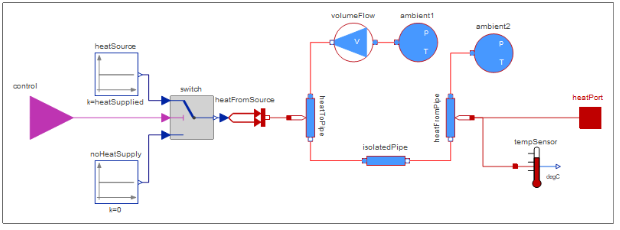

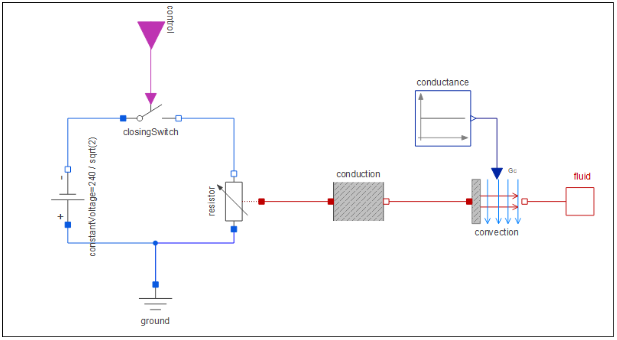

在虛擬實驗室中，我們使用散熱器作為熱交換器對供暖系統進行了建模。 具體來說，考慮了下圖所示的電散熱器和水散熱器，因?yàn)镾ystemModeler的多域方法允許我們?cè)谝粋€(gè)模型中組合不同的域，例如電、熱和控制。 作為第一種實現方式，散熱器以固定的標稱熱功率運行，并受開/關策略控制：

現在，我們將使用Wolfram | Alpha來獲取羅馬冬季的某一天的溫度數據作為案例研究，并使用它來定義完整的房間+散熱器模型所需的平均外部溫度：

下圖顯示了約9個小時的溫度變化。 然后可以將這些數據提供給我們的模型：

由于直觀的圖形用戶界面，用戶現在可以執行快速靈敏度分析，以評估模型參數對室溫的影響。 例如，在此圖中，可以更改房間參考溫度、房間的熱容量和太陽輻射，以探討它們對散熱器（以及供暖系統）的開/關循環的影響：

此外，還估計了白天供暖系統的總能耗。在這里，學生們可以了解到在供暖季節僅將房間參考溫度降低1 °C所帶來的節能(和節約成本)潛力，以及適當大小的供暖系統對保證全天穩定舒適條件的重要性。

在本實驗中，您了解了我們?nèi)绾螐钠椒驳哪Ｐ烷_始并最終觀察到一個平凡的示例。 學生可以訪問實驗室中使用的所有系統模型，他們可以在其中學習如何創建這些模型，并嘗試創建新模型或完善現有模型。

您要使用這些實驗室解決的問題是什么？

毫無疑問，現有的僅使用演示文稿和黑板來進行教學的方法已經使用了很長時間。 我認為，仍然需要這種教學方法來對物理傳熱和傳質機理以及熱力系統的熱力學有一個全面的初步了解。 如今，可以通過對熱系統進行實時仿真來輔助這種方法，以快速、實際地掌握其實際運行條件。 虛擬實驗室可以支持這種方法，而無需事先了解低級編碼，這對于沒有扎實的編程背景的學生是一個加分。

“創建模型只花了不到一天的時間，我覺得自己現在可以自己創建虛擬實驗室了。”

您對Wolfram技術的使用感覺如何？

Mathematica的筆記本界面和廣泛的可視化工具為創建動態內容提供了便捷的方法。 使用SystemModeler進行建模也很容易，因?yàn)樗哂袕V泛的內置組件和基于方程的模型。 我花了不到一天的時間來創建模型，而且我覺得現在可以自己創建虛擬實驗室了。我也很想在我的研究中測試Wolfram語言的功能：在不久的將來，我想探索Mathematica的機器學習功能，以預測傳熱和傳質過程，例如用于納米復合材料的注射成型。 不僅是我，而且我還可以看到我的學生利用這些工具來提高他們對在講座中學習到的物理概念的理解。

您有什么話對老師說嗎

給老師的一個小提示：Wolfram MathCore小組很容易交談，可以提供幫助。 如果您對如何提高教學能力有任何想法或疑問，請與他們聯系！ 如果您希望學生體驗創新的學習過程，則可以采取額外的步驟，借助靈活、直觀和高級的編程來轉變課程。

對于虛擬實驗室可能會有幫助的教育領域有什么好主意嗎？ 通過發送電子郵件至[email protected]讓我們知道！
