如何為VOD點播配置字幕?



Wowza StreamEngine 4 支持在直播流中插入隱藏字幕。它可以接收實時流中的字幕數據并將其轉化為合適的格式，以對外提供包括Apple HTTPLive Streaming (Apple HLS)、Adobe HTTP Dynamic Streaming(Adobe HDS)以及 RTMP協議在內的流媒體服務。許多播放器技術，包括Apple iOS devices、VideoLAN VLC 播放器以及很多機頂盒都可以顯示嵌入在直播流中的CEA-608格式的隱藏字幕。另外還有一些播放器技術，例如JW Player 和 Flowplayer, 只能顯示AMF onTextData格式的隱藏字幕。

注：本文所說的字幕，你可以理解為Closed Caption 或 Subtitle.

注意: 本文針對Wowza Streaming Engine 4.0及以上的版本，如果你還在使用WowzaMedia Server 3.X，建議您先做版本升級。



支持的字幕格式隱藏字幕有很多不同的數據來源，在流媒體輸出時，每一個流媒體播放協議需要在流中嵌入不同數據格式的隱藏字幕。Wowza Stream Engine 4的直播流隱藏字幕功能支持以下輸入和輸出格式。


支持的輸入格式

· 嵌入到輸入流中的CEA-608 字幕。

·嵌入到輸入流中的Action Message Format(AMF) onTextData。

· 嵌入到輸入流中的AMF onCaption和onCaptionInfo。

· 用API將onTextData嵌入到實時流中



支持的輸出格式下面的所有輸出格式，都可以用上面支持的輸入格式來轉化:

· onTextData Adobe HDS 中的events和RTMP直播流。

· Apple HLS (M3U8)直播流視頻軌道中的CEA-608 格式的 SEI 數據。

· Apple HLS (M3U8)直播流視頻軌道中的WebVTT 文本軌道。



支持的字幕格式轉化

下面的表格對Wowza Stream Engine 4支持的輸入到輸入的格式轉換功能進行了總結:





?

插入CEA-608格式的字幕

這個部分介紹了如何配置你的Wowza應用，讓它監聽輸入的直播流并得到其中CEA-608格式的字幕，對字幕進行解碼，然后將它們轉換為onTextData事件。

1. 在Wowza Streaming EngineManager管理界面，點擊Applicationstab頁，左側導航菜單點擊應用的名字(例如live).

2. 在應用的Setup頁面，點擊Edit，在頁面下部的Closed Caption Sources區域，選擇Embedded CEA-608 captions in live streams. 點擊Save，然后根據提示重啟Wowza Application。

3. 點擊Propertiestab頁，然后在Quick Links導航條點擊Closed Captions.

4. 在Closed Captions部分，點擊Edit.

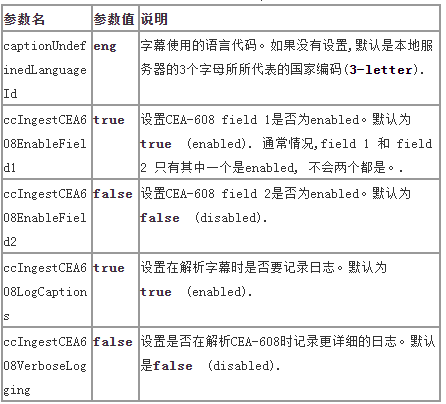

5. 啟用下面表格中的每一個參數，并為其設置相應的參數值.







6. 點擊Save，然后根據提示，重啟Wowza Application

7. 從編碼器發布一個帶有CEA-608字幕數據的直播流，在這個例子中, 我們將使用名為myStream的直播流.

由于單純的CEA-608字幕和流媒體服務器中的字幕兩者存在一些不同,一些字幕模型的解碼可能比另一些的要好。Pop-on captions (可以顯示在屏幕的任意位置,后面跟隨另一個字幕或者結束)是最好的。其它字幕模型(例如scroll-up 字幕直接在屏幕上繪制)可能表現的有些延時。這是由于CEA-608是直接在設備上繪制,然而Wowza Stream Engine 4必須每一個字幕以獲得它并將它嵌入到輸出的直播流里。

當考慮采用什么字幕模型插入到Wowza Stream Engine 4 的直播流中時:

· Use pop-on 字幕是最合適的

· 如果使用其它字幕模型,要盡可能的降低字幕顯示的開始時間到結束時間的時長。



插入 AMF onTextData 格式的字幕

下面介紹了如何配置Wowza應用，讓它對輸入的直播流進行監聽以獲得AMF onTextData 格式的字幕，對字幕進行解碼，并將它轉換為CEA-608格式的字幕。

onTextData 事件是一個Action Message Format (AMF)事件，它通常和Adobe HDS 以及 RTMPstreaming 協議配合使用，被用于封裝隱藏字幕或標題信息。onTextData事件通常包括下面的字段:

· text. 封裝了UTF-8 編碼的文本。

· lang. 三個字母代表的語言(例如，eng).

· trackid. (可選) 針對VOD點播流,這個ID是視頻文件中的字幕軌道ID。對于直播流，這個字段可以忽略或者設置為99.

Wowza Streaming Engine 對輸入流進行監聽，以獲得onTextData 事件，解開其中的text字段, 將其轉換為CEA-608 格式， 然后將它嵌入到視頻流的SEI NAL 單元。包括Apple iOS 設備、VideoLAN VLC播放器及許多機頂盒在內的眾多播放器技術都可以顯示這些嵌入在視頻流中的隱藏字幕。

你可以用Wowza Stream Engine 4中調用server-side API IMediaStream.sendDirect()以將onTextData事件嵌入到直播流中。 (這里有一個代碼例子，PublishOnTextData)。這使得發布可以將隱藏字幕以timed text 事件或 SMPTE 事件的形式傳遞并使用Wowza Streaming Engine server-side API將onTextData嵌入到直播流中。同時Wowza直播流中的onTextData會被攔截并以CEA-608 事件的格式嵌入到直播流中。



1.在Wowza Streaming EngineManager管理界面，點擊Applicationstab頁，左側導航菜單點擊應用的名字(例如live).

2.在應用的Setup頁面，點擊Edit，在頁面下部的Closed Caption Sources區域，選擇onTextData events in live streams. 點擊Save，然后根據提示重啟Wowza Application。

3.點擊Propertiestab頁，然后在Quick Links導航條點擊Closed Captions.

4.在Closed Captions部分，點擊Edit.

5.啟用下面表格中的每一個參數，并為其設置相應的參數值.

6.(可選) 你可以可以為應用配置一些更細節的參數。要添加自定義參數，按如下操作:



在Properties tab頁，在Quick Links導航條上點擊Custom.

在Custom部分，點擊Edit，然后點擊Add Custom Property.

在Add      Custom Property對話框中，按下面表格的內容添加自定義參數，然后點擊Add.

7.點擊 Save, 重啟Wowza應用，讓參數生效.

8.并從編碼器發布一個直播流。在這個例子中,我們使用名為myStream的直播流。

關于用API插入onTextData 字幕的例子你可以下載(ModulePublishOnTextData) 模塊，它1可以用API向Wowza直播流插入onTextData event。它從一個文本文件中讀取字幕信息，每隔6.5秒，插入一條onTextData event。這個模塊僅僅是為了測試如何使用API向直播流中插入onTextData event。你可以參考它開發你自己的模塊下載: PublishOnTextData.zip



插入 AMF onCaption 字幕



這個部分介紹了如何 section describes how to set up your liveapplication to ingest Action Message Format (AMF) onCaption captions.Wowza Streaming Engine 支持
兩種類型的 AMF onCaption event.

第一種包含:

· 一個onCaptionInfo event 定義了講話者字幕軌道信息。這個信息可能會包含一組講話者和一組字幕軌道。

· onCaption event里面定義了實際的字幕信息。包含一組字幕數據和一個可選的講話者的索引，它指向onCaptionInfo中講話者.

第二種包含一個"708"類型的onCaptionInfo，這個類型的字幕包含Base64編碼的CEA-608 或CEA-708 字幕數據。Wowza Streaming Engine 僅插入CEA-608 字幕數據(包括paint-on, roll-up, 或 pop-on 三種模式).


配置onCaption 字幕

1. 在Wowza Streaming EngineManager管理界面中，點擊Applicationstab頁，在左側導航菜單中點擊直播應用名(例如live)

2. 在Setup頁面，點擊Edit。在界面下部分的Closed Caption Sources區域選擇onCaptionInfo events in live streams。然后點擊Save，最后根據提示重啟Wowza應用。



播放

在Apple iOS 設備上播放

Apple iOS 播放器 可以從Apple HLS (M3U8) 流中獲取CEA-608格式的數據，將其作為字幕顯示。

· 在iOS 設備中啟用隱藏字幕。要這么做，在設置 > 視頻, 將隱藏字幕 設置為 ON.
(不過在較新的iOS設備上，已經沒有這個功能了)

· 用iOS設備的Safari瀏覽器訪問下面的URL:

URL: http://[wowza-ip-address]:1935/[application]/myStream/playlist.m3u8



使用JW Player (RTMP)
JW Player 可以播放RTMP流中的字幕，請使用5.x 或 6.5 及更高版本JWPlayer。
你必須下載JW Player的JS庫,并在Web服務器上部署一個HTML頁面。將下面的直播地址修改為你自己的應用名和流名。
例如,如果你的直播流應用名為cclive，流的stream name 為myStream, 你使用JWPlayer 5.x時使用的頁面代碼看起來如下所示:

使用Flowplayer (RTMP and Adobe HDS/San Jose)
Flowplayer 可以播放RTMP 和 Adobe HDS (San Jose) 流中的字幕(要使用合適的字幕和流插件)。
你必須下載Flowplayer JS庫，并在Web服務器上部署一個頁面。并將下面的直播地址修改為你自己的應用名和流名。
例如,如果你的直播流應用名為cclive ，流的stream name 為myStream, 你的頁面代碼看起來如下所示:

??????? flowplayer("sample","flowplayer/flowplayer-3.2.15.swf", {

?????????????? clip: {

?????????????? url:'http://10.0.0.10:1935/cclive/myStream/manifest.f4m',

??????????????? urlResolvers: ['f4m'],

?????????????? provider: 'httpstreaming',

?????????????? autoPlay: false,

?????????????? autoBuffering: false,

?????????????? scaling: 'fit',

?????????????? },

??????? plugins: {

?????? ???????? //streaming plugin configuration

?????????????? f4m: {

?????????????????????? url:"flowplayer/flowplayer.f4m-3.2.9.swf"

??????? ? ????? },

?

??????? httpstreaming:{

??????????? ??????????? url:"flowplayer/flowplayer.httpstreaming-3.2.9.swf"

??????? },

?

?????????????? captions: {

?????????????????????? url:'flowplayer/flowplayer.captions-3.2.9.swf',

?????????????????????? captionTarget: 'content'

?????????????????????? },

?????????????? content: {

?????????????????????? url:'flowplayer/flowplayer.content-3.2.8.swf',

?????????????????????? bottom: '15%',

?????????????????????? backgroundColor:'transparent',

?????????????????????? backgroundGradient:'none',

?????????????????????? border: 0,

?????????????????????? opacity: .90,

?????????????????????? textDecoration:'outline',

?????????????????????? style: {

?????????????????????????????? 'body': {

????????????????????????????????????? fontSize:'18',

????????????????????????????????????? fontFamily:'Verdana, Arial, Helvetica',

????????????????????????????????????? fontWeight:'bold',

????????????????????????????????????? textAlign:'center',

????????????????????????????????????? color:'#ffff00'

????????????????????????????????????? }

?????????????????????????????? }

?????????????????????? }

?????????????? },

??????? }

);
