Enterprise Architect 15.2 beta *

Enterprise Architect的一個重要的新版本，在很大程度上簡化和擴展了許多核心建模功能的同時，大大擴展了該工具的協作和數學功能。

“在模型中”共同努力

無縫的模型內協作

Enterprise Architect的協作功能已得到顯著改進，以連接團隊成員，并使建模和設計的迭代過程保持活力和健康。

聊天/即時消息傳遞功能現在已得到擴展，可以與模型中的任何其他用戶進行一對一對話，從而促進了即時且高效的“模型內”對話框。 擴展了先前版本中引入的群聊功能，新的一對一模式促進了模型內和實時高度集中的討論。

設置通知

全新的聊天和受監視討論通知系統使您可以快速輕松地查看與您相關的新聊天或討論何時進入。 在圖表上設置新的“支持協作”屬性，可使元素在發生新的聊天和討論且您正在監視它們時顯示通知圖標。

要使用此新模式進行模型聊天，

•在圖上設置“支持協作”屬性

•將Actor Element放置在該圖上以代表團隊成員

•在“別名”字段中指定其用戶登錄ID

•收到未讀消息時，通知圖標現在將顯示在該Actor旁邊

•在圖上選擇一個具有“新聊天”通知的演員，以打開該對話的聊天窗口

•當聊天窗口可見時，圖選擇和實時聊天將同步。

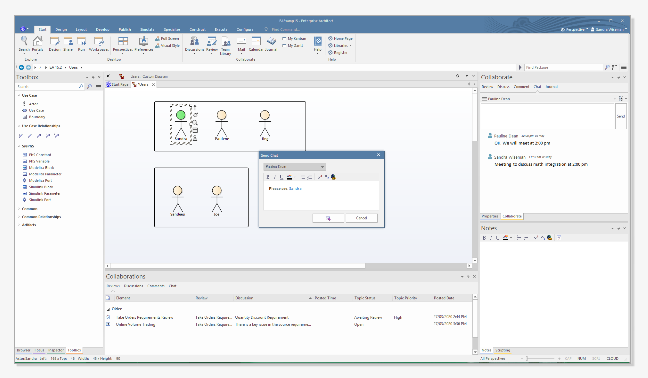

新協作窗口

通過“協作”窗口進行集中交流，隨時與您的團隊保持聯系

保持聯系并保持知情

新的“協作”窗口將基于模型的協作的四個主要方面的運行歷史和時刻變化匯總在一起。 現在，這里有一個“去”的地方來發現團隊級別的情況。

•“評論”選項卡提供對您加入的當前評論或所有評論中的最近和歷史活動的訪問（按時間或狀態篩選）

•“討論”窗口提供了（基于過濾的）基于模型的討論視圖，使您可以立即進入有關特定模型元素的團隊討論的窗口。

•“注釋”窗口提供了已附加注釋的所有元素的歷史記錄。 注釋是非正式地記錄需求，關注點，延遲，決策和與不屬于實際模型的一部分的元素相關的其他材料的一種好方法。

•“最新聊天”窗口是您已訂閱的聊天組和個人聊天中最新消息的運行列表。

簡化和改進的評論

一個更清晰、更直觀的界面，用于基于模型的評論

改進的用戶界面和篩選

評論現在具有更干凈的用戶界面，并帶有額外的過濾配置。 這樣，您就可以按狀態查看所需的評論，或顯示當前和過去創建的所有評論。 用戶界面也得到了增強，可以輕松地識別已鎖定但未經所有批準者批準的評論。

現在還可以通過可配置的元素狀態來鎖定評論。 鎖定將刪除編輯評論的功能。 這為您提供了對評論生命周期的控制。 例如，您可以將所有評論鎖定為“已完成”或“已評論”狀態，以保留當前元素的決策過程以供將來參考。 被“元素狀態”鎖定的評論很容易由圖標上的“！”標識識別。

要訪問鎖定狀態的配置，請參見功能區：“開始| 配置| 型號| 選項| 查看狀態鎖

評論中元素的導航也已簡化。

•“管理評論”窗口包含評論中的所有元素，以及元素，批準者和評論主題。

•在“協作”窗口打開的情況下瀏覽元素列表，在“協作”窗口中切換上下文選擇以顯示所選的“審閱”。

•現在，您可以使用上下文菜單選項“按狀態顯示”來篩選評論。

•審核歷史記錄已移至“協作”窗口中

•使用“審核歷史記錄”中的“批準”篩選器來確定批準狀態

探索和可視化

用于探索模型、查找進行中的工作和可視化信息的所有新工具

15.2版引入了新的窗口，新的行為以及使建模時間最大化的改進方法。 諸如“焦點”窗口之類的新工具將您帶回到模型中，并使您與最新開發保持聯系。 諸如元素瀏覽器之類的舊收藏已被賦予了新的外觀和位置。

亮點

•新的“聚焦窗口”使您可以建模

•檢查器窗口可讓您進入最小的細節

•動態圖表-巨大的新Chart API并內置JavaScript支持

•儀表盤圖自動在可選網格中布置圖表（和其他元素）

•Google和AWS圖標庫已更新

•DMN看到了一些很棒的新功能

在記錄時間內瀏覽、查找、跟蹤和重新訪問

啟動模型導航并快速查找正在進行的工作

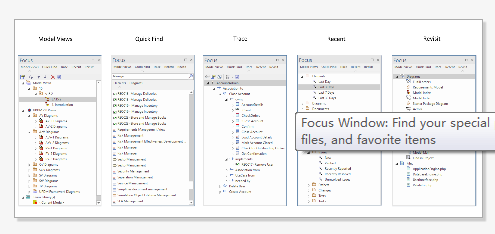

新的“聚焦”窗口

聚焦”窗口是一個新工具，可幫助您快速瀏覽模型并查找要搜索的位置和項目。 以前散布在整個EA中的四個工具，再加上一個新工具，提供了一個集中且方便的工具集來幫助您實現目標。

這些工具一起可以幫助您找到特殊的地方、最近的文件和喜歡的物品。 以創紀錄的時間重新進入模型，并與最新動態保持聯系。

“聚焦”窗口中的內容

1.“模型視圖”窗口。 創建搜索、固定收藏夾并導航到對您很重要的地方。

2.新的“快速查找”窗口。 簡單的搜索功能使您可以在記錄時間內找到元素或圖表。

3.跟蹤窗口。 查看和導航當前所選元素的依賴關系和連接。

4.最近的窗口。 即時搜索可讓您查看最近歷史記錄中模型的變化。 隨時了解最新動態。

5.重新訪問窗口。 打開您最近使用的圖表，外部文件，文檔或窗口。深入研究元素的詳細結構在檢查元素時瀏覽項目瀏覽器的一種用戶友好方式

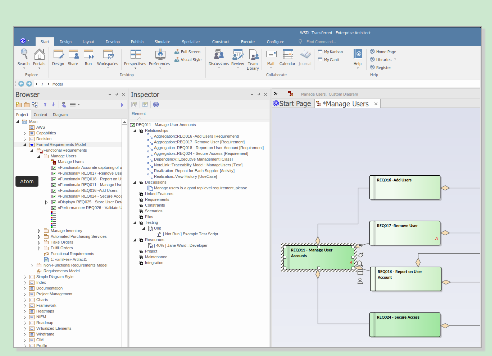

新的“檢查器”窗口

新的“檢查器”窗口將“元素瀏覽器”窗口從“項目瀏覽器”中移出，并將其放入其自己的可?？看翱谥?。 現在可以同時瀏覽模型并查看元素詳細信息。 現在，在“項目”或上下文瀏覽器中選擇一個元素將自動加載帶有詳細結構的“檢查器”窗口，以供您瀏覽以及進一步編輯和瀏覽。

與外部元素集成

元素瀏覽器和外部元素瀏覽器也已合并到新的“檢查器”窗口中。 這提供了一種在檢查元素特征時瀏覽項目瀏覽器的用戶友好方法。

當從鏈接到該模型的另一個系統中選擇一個外部元素時，您也可以從該元素中看到選定的詳細信息。 當您從Data Integrations連接到外部源元素時，您只會看到“外部元素”瀏覽器。

在哪里找到它

可以從功能區菜單訪問“檢查器”窗口：'開始| 桌面| 設計 探索| 檢查器

龐大的可編寫腳本的動態圖表新庫

令人興奮的新API類和函數使您可以選擇圖表類型，設置數據和配置樣式

現在，Enterprise Architect附帶了一個全新的JavaScript圖表庫，可用于描述圖表，其類型，數據和樣式。 該庫可以由具有SSDynamicChart構造型的元素調用，并提供通過腳本填充的圖表。 每當打開或刷新動態圖表時，都會刷新動態圖表，因此數據會自動更新。

新的行為代碼編輯器視圖可用于查看和編輯腳本（Alt + 7）。 該腳本將在圖加載期間自動運行以顯示圖。

優雅的儀表板視圖

圖表和圖形元素的自動排序和布局

使用圖表的新儀表盤樣式，創建令人印象深刻的報告或跟蹤與您的業務相關的KPI，指標和其他關鍵數據點。 在屬性窗口中啟用該選項，您的圖表將根據您選擇的布局樣式自動進行排序和布局。

從一個圖表元素到許多圖表元素，元素都會自動布局以填充整個查看區域。

有多種布局可供選擇-選擇最適合您的圖表類型的布局。

對于顯示大量元素的可滾動視圖，請使用連續樣式。

可以手動拖放圖表位置，并自動將其與周圍形成的所有其他圖表對齊。

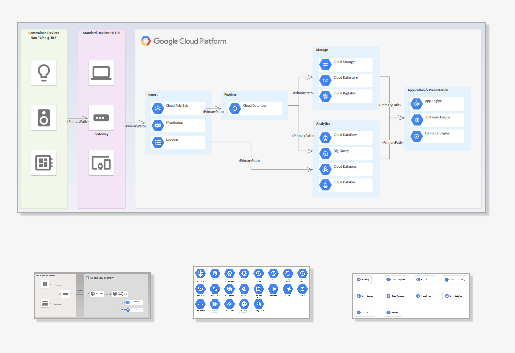

Google圖標庫的完整和更新的實現

利用Google圖標庫

Google Cloud Platform的MDG技術（GCP）提供了對GCP體系結構圖進行建模所需的所有圖形（圖標和圖像）。

圖標和圖像由方便的“模型向?qū)?rdquo;框架模式提供。

Google Web Images模式包含250多個圖像資產，可以將它們拖放到圖表上以創建或擴展您的云架構。
