功能強大，速度快的.NET圖表控件，支持WPF和Windows Forms平臺







同類產品中，性能優越





LightningChart是優化了GPU加速，硬件性能的制圖組件，用于實時呈現超過10億個數據點的海量數據。同時LightningChart是為了處理實時數據采集和處理而開發的，可有效利用CPU和內存資源。這為您的應用程序提供了無與倫比的性能，這意味著：

• 實時監控,無閃爍或延遲
• 高分辨率的數據流
• 交互性
• 充分利用硬件性能
• 在性能一般的電腦中,并保持上述所有優勢



服務于專業的開發人員





LightningChart包括各種2D圖，高級3D圖，Polar圖，Smith圖，3D餅圖/圓環圖，地理地圖，聲波圖/光波圖和應用于G.I.S，科學，工程，醫學，航空航天，貿易，能源和其他領域的圖表。



除了擁有出色的性能外，LightningChart還為不同行業的.NET開發人員提供了完全可自定義的工具。



我們的技術支持團隊以應對客戶苛刻問題的能力而聞名，因此您在有效訂閱期間將獲得無限量的專業支持。



產品特征

2D圖表

• 系列類型：抽樣數據（離散數據）、點線、任意形式的點線、面積、高低、多邊形、股     票系列（蠟燭圖）、條、帶、恒定線、強度網格和強度網
• 強度系列能夠渲染多邊形內部、地圖區域或其他選定模板內部
• 實時監視滾動模式：滾動、掃描、步進、以觸發不同的示波器風格
• 熱點圖（Heatmap）帶有輪廓線，線框，輪廓標
• 持續渲染層、多圖例和軸刻度分隔

3D圖表

• 系列類型：曲面網格圖、瀑布圖、多邊形、矩形平面、網格模型、曲線圖、3D餅圖
• 通過預定義設置，支持透視和正交3D攝像機，多種燈光和陰影選項
• 導入 .obj 格式的三維模型
• 4096x4096 分辨力的巨大曲面圖(取決于可用內存)



地圖

• 絕對和歸一化比例
• 包含幾十個地圖：世界地圖、洲地圖、指定區域地圖
• 多層次:陸地、湖泊、河流、道路、城市等等
• 支持從ESRI形狀文件數據導入地圖



Smith史密斯圖

允許同時顯示多個參數，例如阻抗，導納，反射系數，散射參數等。

• 絕對和歸一化比例
• 靜態距離和縮放自適應抽簽和網格?？s放時可自動生成刻度線和網格，而不會造成顯示混亂
• 自動縮放以適合整個區域
• 通過現成的鼠標操作進行縮放和平移
• 刻度值始終可見，無論是否放大
• 數據和網格裁剪到圖形區域。用戶可以在圖形外部顯示數據。



極地圖

• 系列樣式: 區域， 點線
• 無限的多幅度和角度坐標軸
• 扇形區
• 標簽



聲波/光波圖數據渲染

版本8的核心突破是其高性能體渲染擴展，它能夠與wpf 圖表庫和winforms 圖表庫的其他3D對象進行交互。立體信息在醫學中至關重要，例如: 用于癌癥檢測，動脈瘤的可視化和治療計劃。 它還用于通過計算機斷層掃描或超聲波的非破壞性材料測試。 此外，來源于地震研究的巨大三維數據集，也可以通過我們的體渲染引擎可視化。

• 支持為每個顏色通道設定獨立線性傳送功能
• 根據體素亮度為每個顏色通道調整體積閾值
• 支持動態修改體素范圍
• 手動或自動采納體數據的采樣率
• 為體積渲染射線功能提供三種可互換的選項
• 與傳統的3D模型完全交互





信號讀取器

信號讀取器生成實時數據流，能以不同格式讀取信號文件: WAV (PCM), sid (生物信號文件), ssd (LightningChart Ultimate 應用程序演示示例數據格式)， 播放可以使用循環選項將自動啟動。





音頻輸入

基于DirectSound從聲卡輸入（例如: 使用麥克風）捕獲實時采集數據流。 數據可以通過音頻輸出，或者用戶自己提供數據。





信號發生器

信號發生器是一個多功能信號生成組件， 將不同的波形類型組合成單個實時輸出信號。支持內置用戶界面，或者戶自己設置。





頻譜計算

使用快速傅里葉變換（FFT）算法在時域和頻域之間轉換數據。 最適于計算FFT轉換和采集信號數據的功率譜。



音頻輸出

基于DirectSound從聲卡線路輸出（例如: 使用揚聲器）播放實時數據流。 數據可以從SignalGenerator，SignalReader，AudioInput種獲取，或者通過其他數據源獲取。

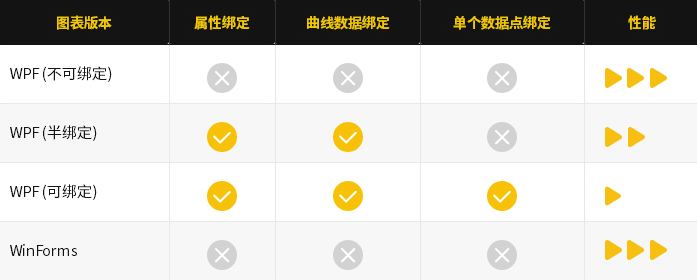

圖表版本

LightningChart組件在WPF種有不同的binding綁定版本，以應對不同的性能要求和MVVM（模型-視圖-視圖模型）可綁定的需求。

一般來說，Arction建議使用Semi-bindable半綁定API。

為了獲得WPF的最佳性能和多線程優勢，Arction建議使用Non-Bindable不可綁定圖表。









更多信息

支持完整的鼠標交互，觸摸屏操控，自定義鼠標交互擴展

支持光標和注釋，使用調色板對數據進行著色，同時組件完全可自定義

支持在選定的序列類型中，通過NaN或其他指定的值形成數據間隔圖

支持?jǐn)?shù)值，時間，日期時間，對數，地理坐標系

支持(GCS）和自定義軸刻度專業的五星級的技術支持和數百個圖表示例





渲染技術



支持DirectX 11和DirectX 9

在沒有顯卡或使用虛擬機的情況下，支持使用WARP進行自動渲染

支持字體選擇

支持HiDPI縮放

兼容32位和64位操作系統

支持抗鋸齒選項





兼容性要求

支持32位或64位操作系統，或Windows Server 2008 R2以上版本

DirectX 9.0c (shader model 3) 圖形適配器，或DirectX11兼容操作系統

支持Visual Studio 2010-2019所有版本

支持.NET框架v. 4.0以上版本
