用于建筑的工程軟件套件，通過分析、設計、檢查以及提供已定義元素的結構項目（記錄工程師）的技術圖紙來計算結構元素。





IFCBuilder





創建和維護構建IFC模型。該應用程序通過IFC4標準和gbXML集成在開放式BIM工作流中。





特點：

• 圖形用戶界面（GUI），用于引入柱和平板

• 導入DXF/DWG/JPG/BMP文件

• 開放式BIM邊緣生成

• 開放式BIM（IFC4）建模



StruBIM Suite



用于建筑的工程軟件套件，通過分析、設計、檢查以及提供已定義元素的結構項目（記錄工程師）的技術圖紙來計算結構元素。





它當前包含以下程序。



StruBIMAnalysis



StruBIM Analysis是一種工具，用于生成、編輯和設計基于結構模型開發的分析模型。該應用程序通過IFC4標準和gbXML集成在開放式BIM工作流中。



采用剛度矩陣法進行三維空間分析，對作用荷載進行分析。



結構模型可以使用IFC格式文件導入，該文件使用CYPE的IFC Builder、其他BIM建模程序或XML格式文件生成。



在引進結構模型的基礎上，建立了分析模型，將結構離散為由有限元組成的桿單元、節點和殼體。用戶可以通過定義或編輯來調整模型：



• 荷載

• 作用在元件上的荷載值。

• 根據ASCE 7-10自動產生的風荷載

• 橫隔梁

• 邊界條件

• 截面和材料特性

• 殼體離散尺寸







分析完成后，用戶可以咨詢：



• 位移和反作用力

• 力和位移圖

• 力和位移等值線圖









將分析模型及其結果導出到StruBIM Design中。





StruBIMDesign



該應用程序通過IFC4標準和gbXML集成在開放式BIM工作流中。



StruBIM Design是一種基于結構模型和計算分析模型設計、檢查和編輯鋼筋混凝土和鋼結構元件的工具。



結構模型可以通過使用CYPE的IFC Builder、其他BIM建模程序或XML格式文件生成的IFC格式文件導入。計算出的分析模型從StruBIM Analysis中導入，或者從XML文件中導入（如果包含必要的信息）。



StruBIM Design設計和檢查結構元件（柱、梁、樓板和墻），并根據項目要求提供技術圖紙（記錄工程師）。





以下鋼筋混凝土構件的鋼筋按照ACI 318-14、ACI 318-11和ACI 318-08的要求進行設計和檢查：

• 矩形或圓形截面柱

• 矩形截面梁

• 平板

• 墻



鋼構件的設計和檢查符合ANSI/AISC 360-10：

• 工字截面

• 矩形空心截面

• 圓形空心截面

• 鋼筋矩形箱



根據ANSI/AISC 360-10的要求，檢查以下類型的混凝土和鋼組合柱：

• 矩形混凝土管

• 鋼筋矩形箱，由軋制鋼板組成，填充混凝土

• 混凝土填充圓管

• 矩形截面和封閉截面

• 帶封閉段的圓形截面



對無梁柱支撐的樓板進行沖切驗算。程序自動為每根向板傳遞力的柱生成關鍵截面。對于這一臨界周長，程序驗證了雙向彎曲的板是否超過了抗切向應力的能力。



對于鋼筋混凝土構件（截面和鋼筋）和鋼構件（截面），可以編輯設計結果，并在修改后進行檢查。



可編輯鋼筋混凝土構件（截面和鋼筋）和鋼構件（截面）的設計結果，然后進行檢查。









設計成果可根據表示要求和工程內容直接傳遞到柱、梁、板、墻等各構件的技術圖紙上（記錄工程師）：



• 列計劃

• 梁一覽表

• 板配筋圖

• 墻一覽表





StruBIMDesign的各版本特點介紹



StruBIM Design	FREE	PRO	EXPERT
導入結構模型	V	V	V
IFC文件	V	V	V
XML文件	V	V	V
導入分析模型	V	V	V
XML文件	V	V	V
StruBIM Analysis	V	V	V
樓層局部分析模型		V	V
生成局部分析模型		V	V
編輯		V	V
線性分析		V	V
分析引擎選擇		V	V
CYPE正面解算器分析引擎		V	V
OpenSees分析引擎（通過免費、專業版和專家版單獨獲得）
鋼筋混凝土標準	V	V	V
ACI-318-08	V	V	V
ACI-318-11	V	V	V
ACI-318-14	V	V	V
鋼鐵標準		V	V
AISC-360-10		V	V
機組系統配置	V	V	V
材料性能	V	V	V
混凝土構件的鋼筋直徑	V	V	V
混凝土柱	V	V	V
編輯鋼筋	V	V	V
檢查時考慮到提供的鋼筋	V	V	V
設計	V	V	V
荷載情況和組合荷載情況的力圖	V	V	V
鋼柱		V	V
檢查		V	V
設計		V	V
荷載情況和組合荷載情況的力圖		V	V
混凝土鋼組合柱		V	V
檢查		V	V
荷載情況和組合荷載情況的力圖		V	V
混凝土墻			V
編輯鋼筋			V
檢查時考慮到提供的鋼筋			V
設計			V
載荷情況和組合載荷情況下的力和應力等值線圖			V
混凝土梁	V	V	V
編輯連續鋼筋和附加鋼筋	V	V	V
檢查時考慮到提供的鋼筋	V	V	V
連續配筋設計	V	V	V
連續配筋和附加配筋設計		V	V
荷載情況和組合荷載情況的力圖	V	V	V
所需鋼材面積圖	V	V	V
鋼梁		V	V
檢查		V	V
設計		V	V
荷載情況和組合荷載情況的力圖		V	V
混凝土板			V
編輯基礎鋼筋和附加鋼筋			V
檢查時考慮到提供的鋼筋			V
基礎鋼筋設計			V
載荷情況和組合載荷情況下的力和應力等值線圖			V
所需加固區域的等高線圖			V
沖切檢查			V
編輯并檢查沖壓剪切鋼筋			V
剪、沖切鋼筋設計			V
編輯后張鋼筋束			V
考慮后張拉效應的檢查			V
地面承重板			V
生成DXF/DWG圖紙	V	V	V

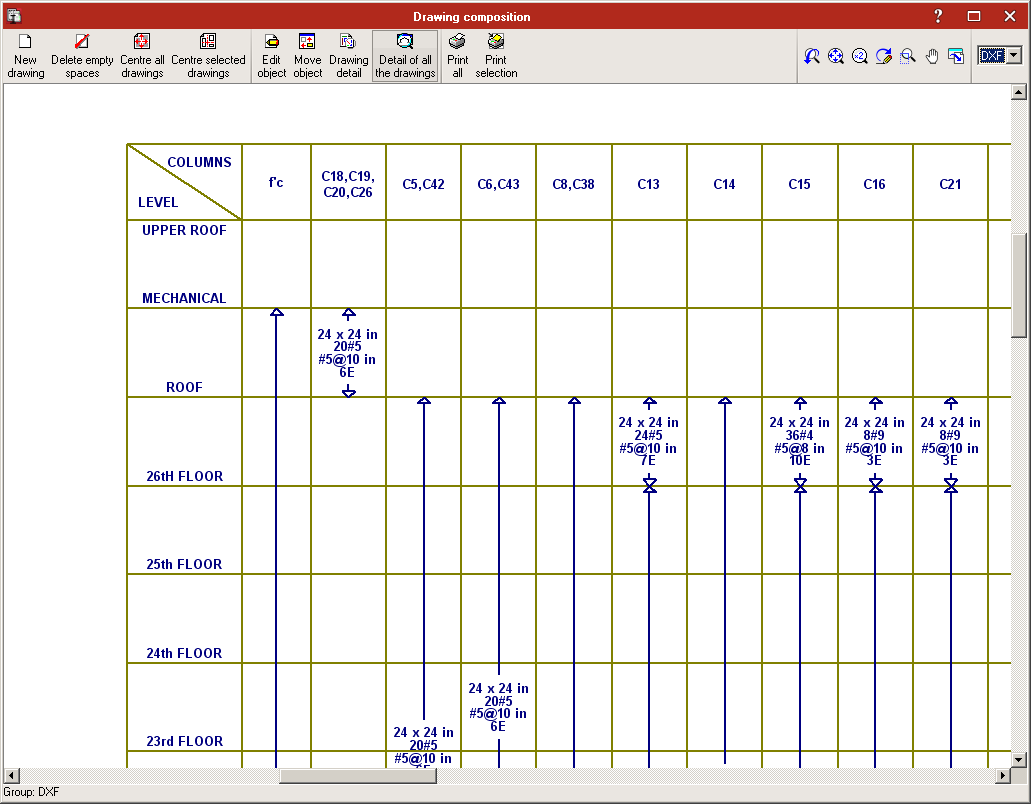

柱子清單	V	V	V
墻面清單			V
樓層平面圖	V	V	V
板鋼筋			V
梁式工作臺	V	V	V



StruBIM Foundations



StruBIM Foundations是設計基礎的工具。在結構的支持下，用戶可以生成、設計和檢查基礎元素。





該工具通過IFC標準集成在CYPE的開放式BIM工作流程中。結構的支持可以使用IFC格式文件導入，該文件使用IFC Builder、CYPE或任何其他BIM建模程序生成。用戶還可以導入XML格式的文件。包含到達柱和墻底部的力的分析模型可以從StruBIM Analysis導入，或者從XML文件導入（如果它包含所需的信息）。

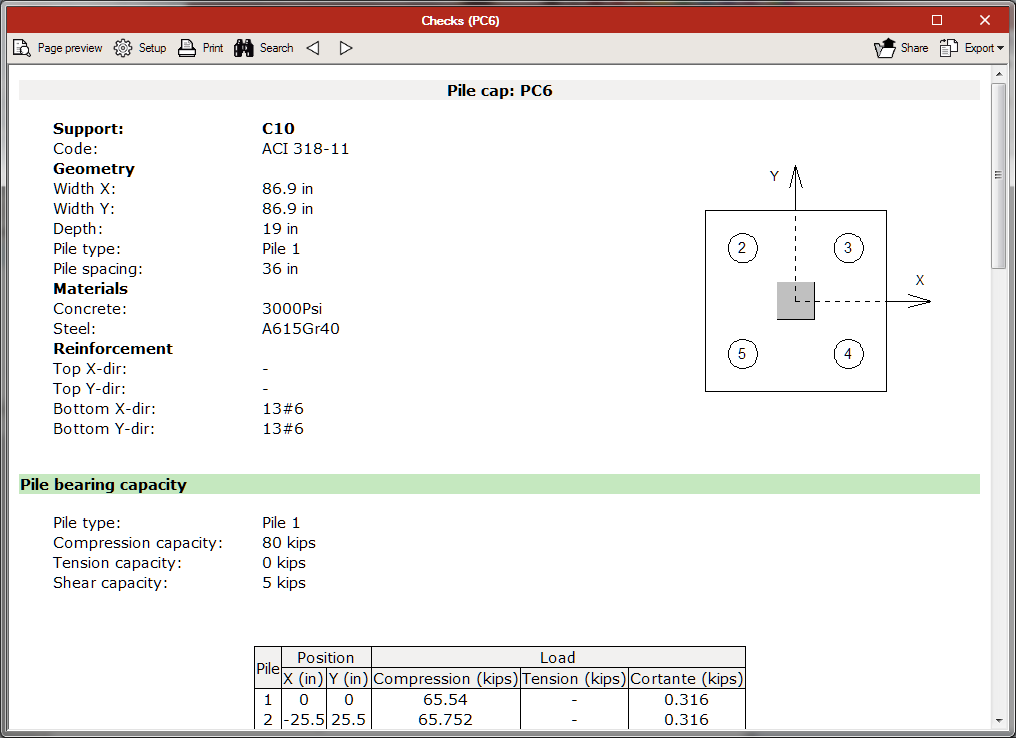

起初，StruBIM Foundations根據以下規范設計和檢查墊基腳和樁帽：ACI 318-14、ACI 318-11和ACI 318-08。

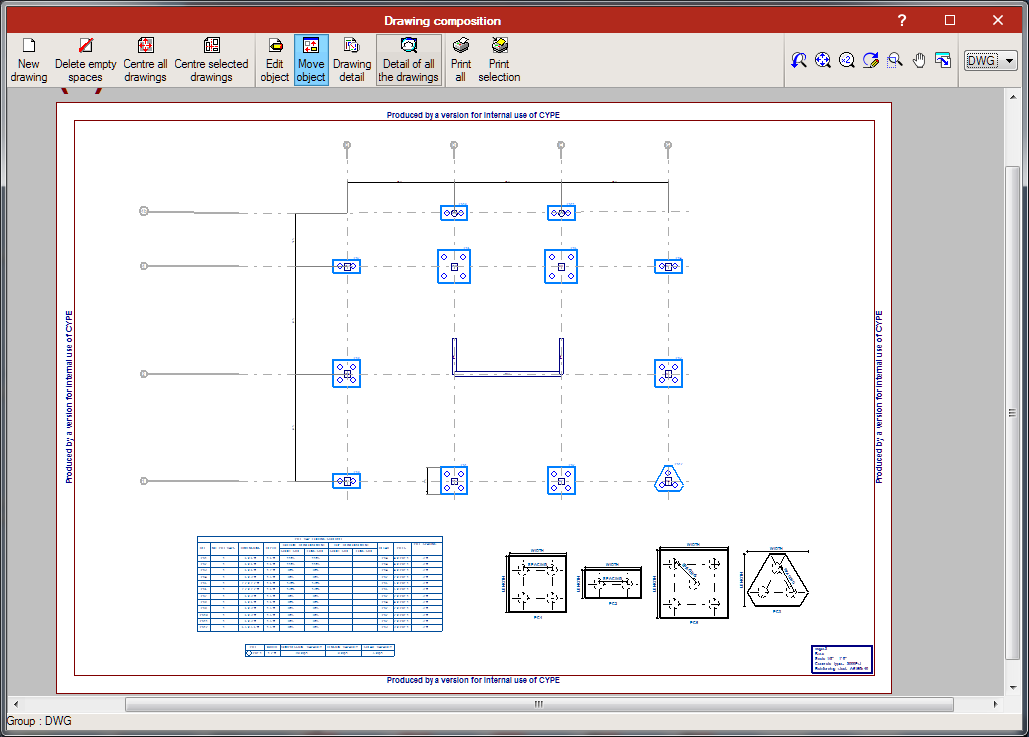

程序可以在圖形上顯示結果。這些圖紙可以由基礎的平面圖和已使用的襯墊基腳、樁帽和樁的說明表組成。







StruBIMFoundations的各版本特點介紹



StruBIM Foundations	FREE	PRO	EXPERT
導入結構模型	V	V	V
IFC文件	V	V	V
XML文件	V	V	V
導入分析模型	V	V	V
XML文件	V	V	V
StruBIM Analysis	V	V	V
樓層局部分析模型		V	V
生成局部分析模型		V	V
編輯		V	V
線性分析		V	V
分析引擎選擇		V	V
CYPE正面解算器分析引擎		V	V
OpenSees 分析引擎（通過免費、專業版和專家版單獨獲得）
鋼筋混凝土標準	V	V	V
ACI-318-08	V	V	V
ACI-318-11	V	V	V
ACI-318-14	V	V	V
鋼代碼		V	V
AISC-360-10		V	V
機組系統配置	V	V	V
材料性能	V	V	V
混凝土構件的鋼筋直徑	V	V	V
底腳	V	V	V
樁帽		V	V
混凝土梁	V	V	V
編輯連續鋼筋和附加鋼筋	V	V	V
檢查時考慮到提供的鋼筋	V	V	V
連續配筋設計	V	V	V
連續配筋和附加配筋設計		V	V
載荷情況和組合的力圖	V	V	V
所需鋼筋面積圖	V	V	V
鋼梁		V	V
檢查		V	V
設計		V	V
載荷情況和組合的力圖		V	V
混凝土板			V
編輯基礎鋼筋和附加鋼筋			V
檢查時考慮到提供的鋼筋			V
基礎鋼筋設計			V
力等值線圖和載荷情況和組合的力			V
所需加固區域的等高線圖			V
沖切檢查			V
編輯并檢查沖壓剪切鋼筋			V
剪、沖切鋼筋設計			V
編輯后張鋼筋束			V
考慮后張拉效應的檢查			V
地面承重板			V
生成DXF/DWG圖紙	V	V	V
底腳臺	V	V	V
樁基承臺		V	V
樓層平面圖	V	V	V
板鋼筋			V
梁式工作臺	V	V	V
