用形態學分析預測表面函數



圖1:這些表面會滲漏嗎?相同的Ra、Rz和Wt值意味著這些統計數據對這一潛在問題的了解很少。
所有圖片由Digital Metrology Solutions提供



表面紋理分析對于理解組件的表面幾何形狀將如何影響其功能是非常重要的。盡管可以通過紋理參數跟蹤信息的廣度，但是大多數工程師仍然只指定基本的、眾所周知的參數，比如微米級的平均高度。不幸的是，大多數表面函數(摩擦、密封、外觀)不能完全用高度來測量，因此指定的參數通常只能與預期的函數松散地關聯。

為了使度量最有效，結果必須預測功能。使用表面紋理分析，工程師可以開發參數來建模特定的功能，將這些參數的控制構建為零件公差，并在整個制造和組件生命周期中控制它們。

這種類型的分析工具之一是形態濾波，它可以預測軟表面將如何符合剛性表面，尖銳的突出物如何集中應力，等等。形態學濾波器應用于表面紋理數據，允許我們量化功能，并跟蹤它在生產和整個組件的生命周期。

常見的表面處理規范——平均粗糙度(Ra)、平均峰谷高度(Rz)或最大波紋度高度(Wt)——僅基于沿剖面測量的高度。

不幸的是，這些眾所周知的統計數據并不指出表面將如何展示出來。圖1顯示了兩個完全不同的表面，具有幾乎相同的Ra、Rz和Wt值。然而，這些統計數據并不能說明是第一個表面的尖銳山谷使組件易開裂，還是第二個表面的扇形可能在配合表面之間創建泄漏路徑。



圖2:關閉的濾波器就像虛擬的密封墊，放置在測試表面，壓入峰值并在下方留下空隙。開孔濾波器會暴露出比給定半徑更尖銳的峰值，這可能會使應力集中。
所有圖片由Digital Metrology Solutions提供



量化的表面性能

近年來，表面形貌數據分析導致了與特定功能密切相關的新功能參數的形成。制造商和維修/翻新設施可以實現這些參數的規格，并監測它們，以提高組件的性能和壽命。

其中一種分析被稱為形態濾波，在這種方法中，給定半徑的虛擬圓被移動到地表數據上，以突出感興趣的方面。圖2顯示了兩種常見的形態濾波器類型:閉合濾波器數學球沿表面運動;一個開口濾波器數學球從表面下向上推。

一個關閉的濾波器就像一個虛擬的墊圈，跟隨山谷中的峰和葉的空隙。通過分析關閉濾波器產生的間隙，可以預測墊圈下的潛在泄漏，或識別應力集中可能導致裂紋的尖銳山谷的存在。

一個開口濾波器突出了表面上比給定半徑更尖銳的波峰。尖峰可能與增加的接觸應力、油膜穿透點和表面缺陷有關。

最重要的是，調整關閉和打開濾波器可以顯示材料、制造過程和公差的變化如何可能提高性能。減少關閉濾波器的半徑允許球進入更多的山谷，從而建模一個更順從的墊片材料。提高波紋度剖面的截止波長可以增加虛擬墊圈對峰值材料的破壞程度，這說明了配合面相對硬度的改變將如何影響密封。這種類型的探索對于理解根本原因和提出制造挑戰的解決方案非常有價值。



圖3:閉合濾波器充當一個虛擬的試探計，可重復在應力最可能集中的圓角上確定最鋒利的半徑。



預測泄露

當對[圖1所示的兩個表面]的波狀剖面使用5000 mm半徑閉合濾波器時，濾波器突出了第一個表面形狀的輕微變化，在表面之下只有很小的空隙。應用于第二表面的相同關閉濾波器顯示出大的、重復的空隙區域。如果我們考慮這些表面是否會形成良好的密封，那么第二個表面的大空隙區域?qū)⑹且粋€(gè)問題。

為了量化泄漏路徑，提出了單位長度空隙面積的函數參數Wvoid。該參數按單位長度歸一化，使其獨立于計算長度，具有更好的重復性和穩定性。



虛擬測隙規

閉合濾波器也可以像測隙規一樣用于定位潛在的應力集中器。圖3顯示了檢驗曲軸圓角半徑的測隙規。這種go-nogo（不執行）測量尋找的是小x射線軸最容易開裂的地方。測隙規的使用取決于個別檢查員對通過測隙規間隙可見光線的解釋。

在圖3的右邊是一個橢圓角的激光線掃描。對橢圓圓角的激光線掃描應用閉合濾波器，可以測量表面偏離其指定值(紅色區域)和最小半徑的位置。該方法比物理測隙規重復性好得多，提供了定量而非定性的評價。當測隙規通常只用于簡單的半徑時，形態濾波器可以應用于任何幾何形狀。



注意凸起

>當凸點或波峰比整體表面波紋度更重要時，可以使用開口濾波器。常見的例子是滾子軸承，它的表面和邊緣的局部應力必須得到控制，通常是通過使表面凸出來實現的。

兩個控制確保正確打磨表面。首先，冠的一般形狀必須保持，這通?？梢蕴幚砼c傳統的型材測量。其次，必須控制齒冠內的局部凸起，以免產生應力。形態學開口濾波器和Wcvx(波形凹凸度)參數可以更好地處理這個控制。

在OmniSurf軟件中，滾子軸承波狀剖面上的開口濾波器可以表示為一個圖表，顯示了一般的齒冠形狀和開口濾波器剖面上突出的尖銳的、引起應力的峰值。最大的上升峰(相對于開口剖面)被報道為Wcvx。在Wcvx上設置公差限制可以簡化和控制尖銳的峰值，否則可能導致零件過早磨損或失效。



外觀缺陷

Wcvx參數還可以檢測人眼可識別的缺陷，這些缺陷可以避開常見參數，通過物理檢查但無法通過視覺檢查。在一種情況下，使用了一個開口濾波器，并測量了Wcvx參數，顯示出表面的一個脊。眼睛接受表面形狀的輕微變化，即使它們相對較高。然而，更清晰的特性對查看器來說是缺陷，即使它們相對較小。在進一步的研究中，Wcvx參數確定了一個閾值，在這個閾值上，尖銳的特征被視為不可接受的缺陷，從而建立一個質量檢查，指定一個Wcvx限制來控制這些特征。



三維形態濾波

形態學濾波可擴展到三維、面數據處理。不是在剖面下的間隙區域，而是基于關閉表面和測試表面之間的差異而存在的間隙表面。間隙表面可用于探測泄漏路徑或確定最大應力區域。

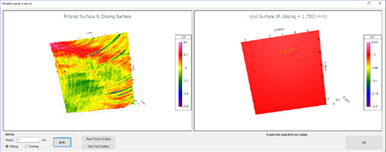

圖4顯示了在OmniSurf3D軟件中，由各種操作的加工標記覆蓋的測量表面。由于測得的構件是在高應力環境下使用的，因此確定可能導致裂紋的應力集中器是十分關鍵的。最深的劃痕似乎預示著裂縫可能發生的地方。然而，裂縫往往形成在最凸起的集中器，且不一定很深。

應用于該表面的閉合濾波器產生圖4右側的孔隙表面。黃色區域表示最尖銳的山谷，是最容易開裂的地方，盡管存在相互競爭的表面標記，濾波器還是將其隔離。



總結

形態濾波器和功能參數使測量一個表面的特性成為可能，尤其是與一個期望的功能相聯系。閉合和開口濾波器可以揭示隱藏在高程數據中影響功能的表面方面。這些濾波器可用于探索可能解決根本原因的材料和方法的更改。這些技術為工程人員提供了強大的交互式工具，以更好地理解表面功能。更重要的是，它們提供了可以在打印上指定的參數，以指導生產，并在組件的整個生命周期中檢查關鍵特性。

作者簡介:Mark Malburg博士是一名表面計量學家，擁有密歇根理工大學BSME和MSME學位，華威大學博士學位。在1999年成立Digital Metrology Solutions之前，Mark Malburg作為一名企業表面計量師在業界工作了10年。請撥打812.314.0043與他聯系。Mike Zecchino是Digital Metrology Solutions公司的技術溝通經理。
