OmniRound

綜合圓度分析



OmniRound介紹

探索圓度、平直度、徑向數據

OmniRound將幾何分析帶入桌面。

OnmiRound作為表面輪廓分析“工具箱”，涵蓋了表面分析的多種最新發展：

::分析來自大多數主要制造商收集的各種儀器的數據文件

::執行“手動”批處理多個配置文件

::應用最新的計量工具（許多儀器尚未提供），包括：

- 強大的過濾

（最近在ISO中引入的方法）

::將參數結果導出到電子表格文件

::分析諧波并對每個諧波應用公差和警告進行限制

Omni?

全方位？Omni來自拉丁語“omnis”，意思是“全部”。“全部”的概念貫穿整個OmniSurf軟件程序包當中，其目標是為從每個可能的儀器獲取的數據提供所有可能的數據分析方法。在這方面，OmniSurf致力于為最廣泛的數據集提供最廣泛的分析功能 – 便于使用的軟件程序包。這可以通過以下案例來證明。（注意：所有數字都是直接從OmniSurf獲得的，為了解釋添加了一些文本。）

OmniRound的能力通過以下案例體現：

案例研究＃1 :: 單個美國季度

在數字計量學中最喜歡的例子是在我們提供的圓度培訓中使用的例子。查看諧波圖...如果有人要求你計算一個季度當中的鋸齒---直接告訴他們是119！

案例研究＃2 ::處理“污垢”（異常值）

隨著圓度測量越來越接近制造過程，許多時候，由于污垢，我們?cè)跀?shù)據中會看到“spikes”。 這些“dirt spikes”是非常昂貴的，因?yàn)樗鼈冃枰匦虑鍧嵙慵?，將其重新放在量?guī)上，然后重新進行測量。

數字測量解決方案的一個客戶使用7個圓度測量作為“圓柱度”測量的一部分。如果這些跡線中的任何一個具有異常值，則必須將部件移除，進行清潔并重新測量。此過程可能需要20-30分鐘的時間。

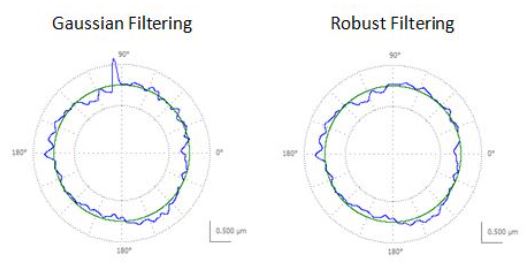

強大的過濾會檢測與抑制這些異常值，可以解決臟的問題，無需重新測量。此外，強大的過濾不需要任何用戶設置，如高度和寬度“閾值”和丟棄寬度...強大的過濾會幫助我們完成這些！經過檢查使用標準高斯濾波的數據集與魯棒濾波的效果是相同的。

案例研究＃3 :: 諧波公差

在許多滾動界面中，表面上存在的頻率可能與組件的總圓度一樣重要（甚至更重要）。某些頻率可能會導致許多組件的振動或噪音。 為了控制這一點，OmniRound包括諧波分析和“諧波公差”。諧波公差允許您在單個振幅上設置容差限制（紅色）和警告限制（黃色）。

案例研究＃4 ::帶通濾波

在某些應用中，必須控制一定的頻帶。例如，諸如薄環的一些柔性部件可以“彎曲”以允許它們與另一部件配合。這種“彎曲”和符合意味著低頻“形狀”對功能并不重要。然而，中頻范圍卻十分重要。要了解和控制這些組件的功能，必須使用帶通濾波。帶通濾波包括一系列頻率，OmniRound提供標準的濾波以及用戶可配置的帶通濾波。“波段”的每一側都可以配置自己的濾波器類型和截止頻率。

OmniRound詳細信息

操作系統及常用功能：

OmniRound可以在安裝了Microsoft .NET Framework（98、98SE、2000、NT 4.0、XP、Vista等）的任何32位Microsoft Windows平臺上運行，包括標準的Microsoft功能，如：

圖形部分的剪貼板輸出

拖放文件加載

標準Windows打印機支持

標準化用戶界面約定

（菜單布局，右鍵單擊，雙擊等）

數據訪問：

OmniSurf提供直接加載最受歡迎的表面紋理儀器保存或?qū)С龅奈募?支持的文件類型包括：

                       *.sig; *.pro; *.pip; *.asc; *.smd; *.hwp; *.csv;

可包括其他文件類型。

參數：

Roundness (與圓形元素的“平度”相同)

Roundness Peak

Roundness Valley

RMS Roundness

Runout

Eccentricity

Eccentricity Angle

Sector Roundness

Concentricity

Harmonics

過濾器：

標準濾波器截止可用，多種帶通配置可用。

過濾器類型包括：

            Gaussian

Fourier（“磚墻”）

             基于花鍵的穩定Gaussian（基于穩定回歸）

參考圓：

             最小二乘圈（LSC）

最小區域圈（MZC）

最大刻度圓（MIC）

最小圓環（MCC）
