鋼，木材， 鋁 和混凝土結構的功率，效率和生產率

CYPE 3D是一種靈活高效的程序，可以在鋼筋，木材，鋁，混凝土或任何其他材料制成的三維鋼筋中進行結構計算，包括帶有墊腳，樁和帶和梁的基礎。如果結構由木材，鋼或鋁條組成，程序可以重新設計它們，從而獲得最大的優化。



一般數據

CYPE 3D的開發旨在為用戶提供一個軟件程序，在鋼，鋁和木結構設計（連接設計，系帶，支撐等）方面提供更多幫助。



CYPE 3D可作為獨立程序運行，并作為集成的3D結構在CYPECAD內運行 。



CYPE 3D分析由鋼，鋁或木條組成的任何類型的結構，并執行所選代碼中所述的所有檢查。它已經適應了 CTE 以及 鋼，木材，鋁和混凝土（基礎）結構的其他國家和國際法規。該計劃 對所有木材部分進行 耐火分析，設計和檢查。對于鋼型材，檢查耐火性并設計保護涂層。還根據國家和國際規范進行地震分析（ 模態光譜分析 ）。風和地震荷載考慮了二階效應（P-delta） 。





限制狀態



可以為每種材料配置不同的限制狀態。





該程序還允許使用項目屬性可視化和打印具有和不具有地震負載的報告，其中顯示了每種類型的負載（性質）的部分安全系數（負載增量）和組合系數ψ。





荷載和荷載組合

CYPE 3D自動生成所引入的鋼筋的自重 ，創建恒荷情況?？梢蕴砑訜o(wú)限多相同或不同性質的附加荷載情況（恒載，活載，風，地震或雪）。





用戶可以定義簡單的荷載情況及其組合（兼容，不兼容和同時）。 程序根據前面指示的條件自動生成這些荷載情況的組合 。





例如，程序自動生成對應于由一般活荷載和作用在各個位置的荷載小車組成的荷載情況的荷載情況組合。小車的位置彼此不兼容，但每一個位置都與一般的活荷載和任何其他不同性質的荷載情況兼容 。



可以查看所生成 的相同性質的荷載情況的組合。 這樣，用戶就可以檢查條件是否正確。



多種荷載類型



該程序允許多種荷載類型，例如點，線，高度變化線，表面，高度變化表面，溫度增量和梯度，力矩等?？梢栽诠?jié)點和鋼筋上引入荷載。





通過閉合多邊形，在用戶幾何定義的面板上引入表面荷載。載荷可施加在面板的所有表面或面板內包含的多邊形表面上。用戶還指示面板上引入的單向跨距載荷的方向，該方向應與面板的一側平行。



施加在面板上的所有荷載的分布與簡單支撐構件的分布相似，并在面板中不平行于分布方向的鋼筋上進行。在面板表面上定義的荷載情況下，分布將只影響最接近定義表面的鋼筋。



在CYPECAD的集成3D結構中，還可以以與CYPE 3D相同的方式來定義表面荷載。





可以定義固定件和支架中規定的位移，以及固定件中規定的旋轉。這些位移和旋轉將導致鋼筋上產生力，因此，當它們被定義時，它們的影響必須分配給荷載情況。



節點類型



節點類型的選擇是非常完整。 可以定義節點的內部固定和外部限制。 外部限制允許節點被定義為固定，固定或部分固定，彈性支撐（彈簧），在平面或限定方向上自由位移的支撐等。



可以在節點之間定義關系。 這些關系用于指示兩個或更多節點對所有 負載箱 具有相同的位移 。 可以根據X，Y和Z全局軸在一個，兩個或三個方向上建立該位移匹配。 在屏幕上顯示應用于其位移被綁定的每組節點的參考號。



用戶應該考慮到，對于兩個或更多個節點具有相同的位移，結構中應該存在元素或構造布置，這將能夠?qū)崿F(xiàn)該位移相等。



當綁定位移在支撐矩形的平面上投影時，不能將綁定分配給構成支撐矩形邊緣的節點。



CYPE 3D中的條形結構類型



CYPE 3D 允許用戶引入 由混凝土，鋼，復合鋼和混凝土， 鋁 ，木材或任何其他材料 制成的鋼筋 。



該程序設計了截面， 并提供了由鋼， 鋁 ，木材或混凝土（如果它們被定義為柱或梁型結構元件） 組成的鋼筋的最佳尺寸 。



如果復合鋼筋和混凝土鋼筋作為柱型結構元件引入，即使它們不是自動設計的，也可以通過程序檢查它們的屬性，這些屬性由用戶指示。



從2016.a版本開始，用戶需要定義元素在CYPE 3D中執行的結構功能。有4種不同的結構類型可供選擇：





通用型結構元素



以這種方式定義的元素在程序中沒有特定的結構角色。 它們可以定義為由鋼（軋制，焊接或冷成型）， 鋁 ，木材，混凝土或任何其他用戶定義的材料（彈性模量，Poisson比，熱膨脹系數和單位重量）制成。



如果鋼筋被定義為軋制，焊接或冷成型鋼，則該程序可以自動設計鋼筋; 鋁 或木材。



如果它們被定義為由用戶定義的通用材料制成的鋼筋混凝土條或鋼筋，程序?qū)⒂?jì)算它們所暴露的力，并顯示每個簡單 載荷 ，組合或包絡的結果; 但他們的部分既沒有檢查也沒有設計。 要在CYPE 3D中檢查和設計鋼筋混凝土桿，必須將它們定義為柱型或者梁型結構元素。





領帶式結構元件



該元件構成支撐系統的一部分，僅在張力下工作?？梢苑峙溥@種類型的橫截面包括扁鋼，角鋼，實心圓形或方形鋼筋。





柱型結構元件



元素是一列，必須是垂直的。 它接受以下部分定義：

• 矩形或圓形鋼筋混凝土截面

• 鋼型材
     可以是軋鋼，冷成型鋼或焊接鋼。

• 復合鋼和混凝土截面






梁式結構元件



元素是一個梁。 它不能垂直，不能繞其縱軸旋轉。 可以分配的部分有：

• 矩形，L形截面，T形截面......，格子或 預應力 混凝土梁

• 鋼型材
      可以是軋鋼，冷成型鋼或焊接鋼。
    當一個元素被定義為梁時，該梁由單個元素組成。但是，該程序允許用戶定義由多個梁組成的連續梁。





CYPE 3D中鋼筋的其他特性



屈曲和側向屈曲



CYPE 3D允許用戶引入 ß 屈曲系數 或 屈曲長度 ， 每根鋼筋的橫向屈曲臨界力矩公式（如果所選的代碼定義它） 的 力矩系數 或C1系數。一般而言，每個代碼提供與不同彎矩分布相關聯的這些系數的值。



該程序還根據常用的公式，根據近似方法自動計算鋼筋的屈曲長度 ，這要求用戶將結構分類為搖擺框架或非搖擺框架。 用戶還可以激活任何鋼筋的橫向屈曲檢查。





偏轉限制

該程序允許用戶限制鋼筋的偏轉，以便在設計鋼筋截面時，考慮到施加的限制（以及應力，長細比，屈曲等 ）。 用戶可以限制變形形狀兩端和拐點之間長度的絕對值和相對值的最大和相對偏差。偏轉可以定義為與一端正割或相切。也可以定義一個由不同對齊的條組成的元素，程序會像檢查單個條一樣檢查其偏轉。限制條偏轉的對話框有可用的幫助標題，可完美定義用戶可能限制的不同偏轉類型和用作相對偏轉參考的長度。

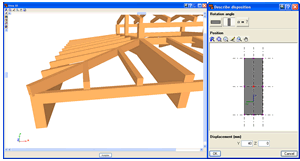

調整，位移和旋轉

當引入鋼筋時，可以對其引入軸進行調節，位移和旋轉 。 在分析中考慮由這些調整和位移產生的偏心率 ，因此程序允許用戶考慮鋼筋之間的真實相對位置。





固定系數和旋轉剛度



xy和xz固定系數的程序合金或這些平面上鋼筋端部的旋轉剛度（構成一個元件的鋼筋或一組對齊鋼筋）。定義旋轉剛度的選項允許對接頭進行建模，其中旋轉剛度是一個基本考慮因素，螺栓連接也是如此。





對于每個設計的螺栓連接，程序還分析（對于所有作用力組合）固定在連接件上的每個元件的旋轉剛度，并為每個元件端部選擇旋轉剛度值，這將是用戶為結構重新分析而提出的值。



一旦分析結束，程序就會警告用戶為固定在螺栓連接上的元件引入的旋轉剛度是否超過程序建議的20％，或者是否未定義。





CYPE 3D允許用戶自動分配程序提出的旋轉剛度，并檢查他或她希望檢查的任何旋轉剛度，以決定在哪種情況下采用哪種旋轉剛度。



CYPE3D中的殼

CYPE 3D允許用戶定義外殼。殼是平面二維元素，厚度恒定，沒有開口，其周長由多邊形定義。



采用由六節點（二次）三角形扁殼組成的三維有限元模型，將殼引入結構整體剛度矩陣中。所使用的元件類型基于兩個局部解耦元件的重疊：一個提供軸向剛度（膜力），另一個提供彎曲剛度（面板力）。



可以為每個shell定義以下屬性：

• 厚度和路基模量
      在局部Z軸方向

• 材料
      混凝土，軋制鋼，冷成型鋼，鋁和通用材料（通過指定彈性模量和泊松比）。

• 位置
      關于引進平面

• 離散
      可以通過定義局部x和y軸中三角形的最大尺寸來控制網格的密度。

• 軸的方向

• 內部固定性
      邊緣與結構的其他元素之間的內部固定。

• 外部固定
      也可以定義邊的外部固定，但在這種情況下，固定性將應用于共享該邊的所有shell。 可能的外部固定配置與可用于CYPE 3D節點的配置相同。

• 整合鋼筋
      殼中的整合鋼筋定義了線，對于給定的鋼筋寬度，對應于殼的力被集成以獲得鋼筋形力。





為了能夠在CYPE 3D中使用殼，用戶必須具有使用CYPE 3D所需的許可。



下面是在CYPE 3D中使用殼創建的結構的一些示例：







防火檢查

使用新的防火檢查模塊，CYPE 3D進行耐火檢查并設計包含符合歐洲規范結構的鋼制部分的保護涂層（EN 1992-1-2：2004和EN 1993-1-2：2005）和CTE代碼。



CYPE 3D中的木材部分的耐火性檢查 在以前的版本中已經可以實現，并且由不同的模塊執行：木材部分模塊（CYPE 3D和CYPECAD的集成3D部分通用）。該模塊設計用于火災暴露中的木材部分，因此它們符合所選的設計規范（CTE DB SE-M -Spain-，NBR 7190或Eurocode 5）。





焊接和螺栓連接



CYPE設計的接頭模塊可用于 CYPECAD 和 CYPE3D （包括 CYPECAD 的集成3D結構）。



由接頭I、接頭II和接頭V模塊解決的接頭類型更適用于CYPE 3D設計的倉庫和CYPECAD的集成3D結構，而接頭III和接頭IV模塊設計的接頭更適用于由CYPECAD設計的框架組成的建筑結構。盡管如此，由任何指定模塊設計的每個接頭均以相同的方式解決，無論使用的程序如何，此外，接頭I、接頭II、接頭III和接頭IV模塊包含兩個模塊共用的幾種類型的接頭。

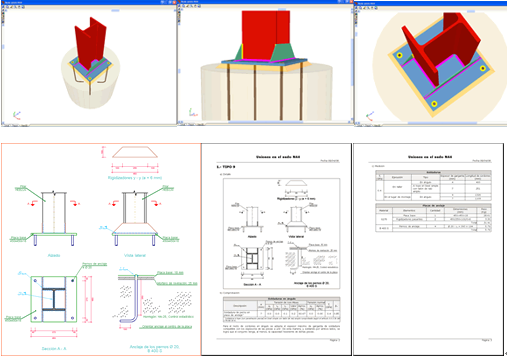

底板

CYPE 3D包含幾個計算和設計基板的模塊：JointsI, Joints II, Joints III 和 Joints IV 模塊以及基板模塊。 使用“關節”模塊設計并使用“基板”模塊設計的基板的屬性如下所述。



底板尺寸使用Joints I, Joints II, Joints III 和 Joints IV模塊



Joints I, Joints II, Joints III 和 Joints IV 模塊設計焊接具有以下屬性加基：

• 底板類型 ：軋制和焊接鋼的焊接基板I部分設計。

• 焊縫 ：包括板，加強筋，柱和螺栓之間焊縫的分析和設計。

• 自動匹配 ：自動匹配作業的所有基板（記住截面類型，力和外部固定）。 這樣，并且在用戶不必干預的情況下，減少了不同類型的基板的數量，從而獲得更均勻的結果。

• 帶有突出顯示的元素和焊縫 的3D視圖：可以在屏幕上獲得3D視圖，其中底板，柱，加強筋，螺栓，工廠焊縫和原位焊縫以不同的顏色顯示，其方式類似于如何在兩者之間顯示關節I的部分。 這已被合并以幫助用戶理解如何組裝支撐件。

• 底板布局 ：生成底板的布局圖，其中顯示設計的焊縫和加強筋的詳細信息。 此布局圖可以包含在作業圖紙中。

• 起飛和代碼檢查報告 ：生成已解決的基板的起飛和代碼檢查報告。 它們與已設計的其他關節集成在一起。





底板模塊分析和設計底板具有以下屬性：

• 底板類型 ：為任何鋼柱排列（簡單部分和組合）解決基板。

• 焊縫 ：不包括板，加強筋， 柱和螺栓 之間焊縫的分析和設計 。

• 手動匹配 ：可以通過將基板相互復制來手動匹配基板。 復制后，程序會對指定的板進行代碼檢查。

• 底板 編輯 ：用戶可以編輯底板，手動修改它們，并使用程序檢查每個板的幾何形狀，螺栓和加強筋布局，以及柱相對于板（角落或邊緣居中）的位置。

• 底板布局和3D視圖： 用戶可以在屏幕上獲得3D視圖和底板布局圖。 還可以在作業的所有圖紙中生成布局圖。

• 起飛和代碼檢查報告 ：生成已解決的基板的起飛和代碼檢查報告。







底板設計選項

底板設計選項在“選項”對話框（“基板”>“選項”）中配置。 這里建立的值會影響設計它們的模塊的底板設計（Joints I, Joints II, Joints III, Joints IV和底板），而不僅僅是干預底板模塊進行分析的螺栓固定類型。





底板代碼檢查

Joints I, Joints II, Joints III, JointsIV和 底板 的模塊進行以下的代碼檢查（假設剛性板理論）：

• 在支撐混凝土上：

  • 壓縮應力 ：底板 - 混凝土界面上的壓縮應力必須小于混凝土的允許應力，這取決于每種組合的性質。

• 在螺栓上：

  • 螺栓的材料阻力 ：作用在板上的力被分解為螺栓中的軸向力和剪切力。確保這兩種力在 單獨作用和相互作用時（Von Mises應力）產生的應力小于螺栓材料的極限應力。

  • 螺栓 的錨固：檢查混凝土中 螺栓 的錨固，以便不會發生拉拔，剝離，錐形破裂或剪切破壞（破碎）。

  • 破碎 ：程序檢查是否會破壞將導致螺栓擠壓的剪切力。

• 在底板上：

  • 全局應力：對于具有懸伸的基板，在截面的周邊分析四個截面，并確保每個截面中的Von mises應力小于代碼極限應力。

  • 相對全局偏轉：檢查對于基板的所有懸垂部分，偏轉不超過懸伸的1/250。

  • 局部應力：在所有局部板中檢查Von Mises應力，其中截面和加強筋將板分開。每個子板中的力是從與混凝土的接觸應力和螺栓上的軸向力獲得的。生成的模型通過有限差分求解。



地基

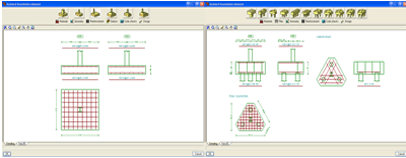

CYPE 3D分析和設計 基礎 和 樁帽 。 兩個地基元素可以是 隔離的 或 組合的 ，即它們可以支持任意數量的列。





基腳可由增強的或大體積混凝土制成，具有恒定的或可變的深度。程序可以將它們?cè)O(shè)計為方形，矩形，偏心，角落或邊緣居中。基腳的分析和設計構成了CYPE3D模塊的一部分。



樁帽 允許幾 堆 。有多種類型可供選擇。它們可以容納1,2,3和4個樁;任意數量樁的線性和矩形樁帽（每側3至30個）;5個和6個樁的五角形樁帽，6個和7個樁的六角形樁。樁帽的分析和設計是CYPE 3D模塊的一部分。



用于基腳和樁帽的是 帶子和系帶梁 。 帶子和系桿梁的分析和設計包括在基礎和樁帽模塊中。



該程序提供了選擇帶梁端部平衡類型的選項，通過根據土壤選擇作用在基腳下方的支承壓力分布，以計算帶梁上的力和土壤壓力。





• 基腳下方的矩形壓力分布



如果選擇此選項，則梁的平衡是完美的，因此在土壤中獲得矩形壓力分布。

• 基腳下方的梯形壓力分布：





梁的平衡不是完美的，即，基腳的一定量的旋轉發生，導致梯形壓力分布并因此減小作用在梁上的力。 如果在基礎下方存在梯形壓力分布，則其結果朝向柱移位，這在梁上產生大約10％的力矩減小。



數據介紹助手



在CYPE 3D中創建新作業時，會有助手出現來幫助用戶介紹作業中的常規數據：

• 代碼（基礎混凝土，軋制和焊接鋼，冷彎型鋼，木材和擠壓鋁）和激活地震代碼（光譜動態分析）。

• 額外的荷載

• 限制狀態（荷載組合）

• 鋼鐵數據（軋制或焊接和冷成型）

• 木材數據

• 擠壓鋁數據

• 基礎數據



助手中引入的材料數據是將分配給引入的每個元素的默認數據。 使用選項 欄>描述材料 ，可以將除默認材料之外的材料指定給任何欄。



助手關閉后，可以修改助手中引入的所有數據。可以在“ 結構”選項卡的“ 作業”菜單中以及 “ 基礎”選項卡的“作業”>“常規數據”菜單中 執行這些更改。“拉伸鋁型材”選項已添加到“作業”菜單，因此可以修改此材質的默認數據。



IFC文件導入



CYPE 3D允許通過IFC文件導入結構分析模型。 IFC文件只包含物理模型而不是結構分析模型，不包含CYPE 3D可以讀取的任何信息。



在IFC文件中，結構分析模型由結構類型實體組成，例如節點，桿件，載荷等。節點和桿件之間的連接關系也通過固定條件來定義。 它類似于用戶在CYPE 3D中定義的內容。



從IFC文件導入的實體CYPE 3D如下：

• 節點（IFCStructuralPointConnection），具有外部固定條件

• 條形圖（IFCStructuralCurveMember）及其最終固定條件及其描述。



結構鋼筋介紹





CYPE 3D 使用包含二維和三維數據的DWG和DXF格式導入CAD程序中生成的文件 。 使用這些文件，可以自動生成結構的幾何圖形（包括選擇按圖層，實體，顏色或線型分類的要導入的元素）。



也可以導入DXF和DWG圖形文件以用作模板。 這樣，用戶可以通過捕捉到程序的2D窗口中的這些文件的實體和元素來引入結構的節點和鋼筋 。 DXF和DWG文件的導入過程和使用方法與CYPECAD中的相同。 用戶在工具欄中有三個按鈕，可以管理這些文件：

•  導入DXF或DWG，并允許管理其圖層。

•  激活或取消激活活動窗口中導入的DXF或DWG的視圖。

•  管理對象捕捉設置，以捕捉到在作業的2D窗口中可視化的DXF或DWG的實體和元素。





其他工具也可用于促進數據引入： 縮放，重繪，正交，撤消，重做，重復最后一個元素選擇等。 可以使用對象捕捉 （結束，中點，垂直，最近和交叉）以及 跟蹤 （擴展），垂直，正交）在結構的元素上。



使用視圖生成，可以以 完全交互的方式 使用完全連接的 2D和3D窗口 。 另外，在3D視圖中，可視化的2D平面被標記在屏幕上。





CYPE 3D還為用戶提供了自動生成元素的選項，例如由四面體組成的節點，條形和 空間網格 。 它還能夠基于一個創建無限數量的并行幀。







元素的尺寸標注不需要引入坐標或剛性網格。當引入一個節點或條時，程序?qū)槠渲付ㄒ唤M坐標，這些坐標取決于光標在捕捉的參考線上的位置。之后，用戶可以對節點進行尺寸標注或保留指定的坐標。



使用多處理器進行分析





CYPECAD 和 CYPE3D 在分析過程中提供多處理器的使用。



為了獲得這些工具，CYPECAD和CYPE 3D有兩個新的通用模塊，可以在分析過程中節省大量時間：

• 兩個處理器的并行分析

• 最多八個處理器的并行分析



結果，圖紙和報告





力和位移圖和包絡線可在屏幕上以圖形或分析方式查閱。



屏幕上的條形檢查工具（ 應力，凹陷，屈曲，偏轉...... ）允許進行手動或自動校正以獲得其最終尺寸。



提供結構的任何視圖 的圖紙 ，包括所有必需的信息，包括具有該部分的實際尺寸的高程。 圖紙可以以DXF和DWG格式導出，也可以使用打印機或繪圖儀打印。



使用圓錐形或等軸測投影生成3D視圖， 顯示具有實際大小的部分。 這些3D視圖可以DXF，DWG，EMF，BMP和JPG格式打印和導出。這些3D視圖可以打印和導出為DXF，DWG，EMF，BMP和JPG格式。 可以顯示具有類似于其材料的真實顏色的紋理的元素。 用戶可以使用或不使用材料來表示3D視圖：

• 沒有材料。 顯示區分3D視圖元素的顏色，即使它由相同的材質組成。

• 有材料。 使用類似于其真實顏色的紋理顯示3D視圖的元素。





錐形透視允許在結構內自由移動。



提供節點，鋼筋和荷載數據報告 ： 報告包含結構的位移，反力，力，應力，撓度，基腳，底板等結果的報告。 起飛報告也包括在內。 這些報告可以以 TXT，HTML，PDF和RTF 格式導出。 還可以獲得這些報告的初步視圖。



詳細的最終限制狀態檢查報告



CYPECAD，CYPE 3D和CYPECAD的集成3D結構可生成有關鋼和鋁截面極限狀態檢查的詳細報告。





這些報告包含程序?yàn)樵O(shè)計結構而執行的所有檢查，并構成一個重要文檔，用戶可以使用該文檔：

• 驗證部分的設計

• 優化各部分的設計



這些報告的詳細程度也可作為詳細指南，以便用戶可以了解該部分提交的所有檢查。



導出到Tekla Structures

CYPECAD ， CYPECAD 和 CYPE3D 的 集成3D結構 可以將分析和設計的結構導出到 Tekla Structures 。





為Graitec Advance Steel以CIS / 2格式出口



CIS / 2（CIMsteel集成標準）是一個 標準的交換文件， 用于促進IT應用程序之間的數據流動，干預 鋼結構 的分析，設計和制造過程 。



CYPECAD，CYPE 3D 和 CYPECAD 的集成3D結構 允許引入和設計的結構的節點和條形以 CIS/2格式 導出 ; NIST （國家標準與技術研究院） 認可 。





Graitec的Advance Steel是一個軟件應用程序，用于建模3D鋼結構， 正確導入CYPE 3D生成的CIS/2格式和CYPECAD的集成3D結構。
