無網路由

使用 Quadcept，您可以在不指定網絡的情況下路由信號，讓您在高密度、多層、多引腳設計中靈活高效地反映您的設計意圖。





平面變壓器生成器

只需指定參數即可立即生成平面變壓器，這對于小型和高頻板設計至關重要。

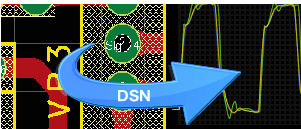

仿真工具界面

您可以導出 .DSN 文件以與 EMIStream、HyperLynx 和 Pollex PCB SI 等仿真工具進行交互。



拼板

您可以對多種不同類型的 PCB 進行拼板。



網格平面

您可以創建網格平面； 輕松符合 UL 標準并制造透明 PCB。



有角度的軌跡

我們添加了高速設計中常用的角度跟蹤功能。 您可以將跟蹤角度控制到您想要的任何角度。



制造規則檢查

MRC（制造規則檢查）將檢查可制造性，減少不必要的重復。 Quadcept 的 MRC 非常全面，并且在不斷增強其功能。



在線DRC

您可以在 PCB 設計期間實時驗證您的 DRC（設計規則檢查）設置。 您可以考慮關鍵的 PCB 設計項目（例如間隙）進行布線，從而加快上市時間并減少返工。



靈活、強大的路由功能

您可以通過 DRC 中的差分對和走線長度控制功能輕松處理高速信號。 您還可以通過最少的點擊執行推送路由，或利用半自動路由功能找到最短的路由路徑。



設計規則區

對于 DRC 無法考慮的 BGA 周圍等密集區域，您可以分別設置走線寬度、間隙和過孔類型的參數。



導出 ODB++ 數據

您可以導出 ODB++ 數據，以便為制造和組裝傳輸準確的 PCB 數據。利用全局 ODB++ 文件與參與設計和生產的人員進行交流。



自動測試墊生成

PCB Designer 將自動為每個網絡添加一個測試焊盤。一旦放置了測試焊盤，您可以連續添加更多焊盤。 您不再需要單獨創建和放置測試板。



比較不同的修訂

您可以輕松地將原理圖與原理圖、布局與布局以及原理圖與布局的不同版本進行比較。進行更改時，您可以向前或向后注釋。



禁區/組件區

您可以在創建封裝或進行布局時輸入禁止區域。 您可以在 DRC 中設置“組件高度”和“禁止區域”的參數。



創建板輪廓狹縫

用線條和弧線創建板縫非常耗時。使用PCB Designer，您可以輸入縫以保持爬電距離，板輪廓縫以進行拼板，并非常容易地創建穿孔線。

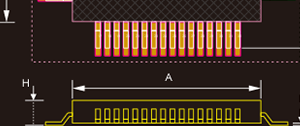

零件向?qū)В↖PC 兼容）

零件向?qū)ㄟ^在制造商的數據表上輸入組件尺寸，自動創建符合 IPC 的焊盤尺寸、焊盤放置、絲狀形狀、零件輪廓和尺寸。



靈活的平面生成

您可以有效地編輯考慮thermail pa生成的平面，實時更新數據以避開障礙物，在加固電源、地面、內部、表面和底部平面時自動刪除浮動平面。



設計規則檢查 (DRC)

您可以檢查單個網絡或?qū)⒕W(wǎng)絡分組并運行分析。 您可以將絲綢定制到阻焊層，將阻焊層定制到對 PCB 設計至關重要的圖案，并設置其值和層。



無縫機電設計

具有 PCB 設計和機箱數據的無縫工作流程。 您可以驗證您已避免在原型階段考慮的組件碰撞或熱問題。顯著降低設計成本和上市時間。



查看繪圖/導出制造數據

您可以一次導出制造所需的文件，然后發送給供應商進行生產。 您不僅可以為您的 PCB 制造商、組件供應商和 PCB 組裝廠導出數據，而且通過設置您的電子郵件，您還可以獲得與生產相關的報價。
