Chesapeake SonarWiz--側掃數據處理快速入門指南

本指南將向您介紹如何在 SonarWiz 中導入和處理海底數據。

通過本程序，您將學會如何

將側視掃描數據導入 SonarWiz

平滑和內插導航

應用分層后退和滾輪偏移

應用增益，如 TVG 和 EGN

調整和修整數據

創建勘測馬賽克地圖

指南

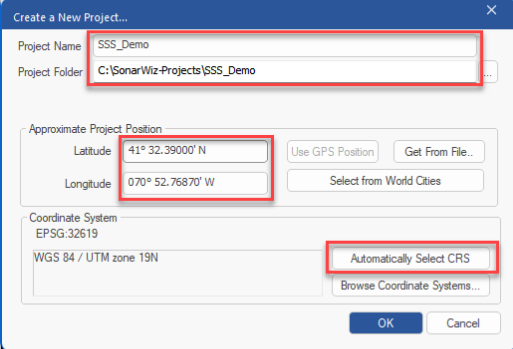

1. 單擊 “新建項目 ”圖標，打開 “創建新項目 ”對話框

2. 輸入項目名稱和項目文件夾，然后設置數據的大致位置。這可以通過輸入已知位置或從文件獲取--導航到項目中的單個文件來完成（注意：此時只需要一個文件來設置大地測量，而不考慮要處理的文件數量）。然后點擊自動選擇 CRS 按鈕。

在程序中，轉到第二個選項卡 “后期處理”，然后單擊 “導入”。

4. 設置原始文件的導入大地測量。這些文件中的導航信息使用 WGS 84 的大地坐標（緯度和經度）存儲。該系統的空間參考 ID (SRID) 為 EPSG:4326。您可以使用 “選擇... ”按鈕選擇項目大地坐標，SonarWiz 將為您選擇相應的 EPSG 代碼。

5. 選擇要使用的數據文件?？赏瑫r(shí)選擇多個文件。

6. 選中側掃聲納以導入側掃數據。單擊側掃聲納旁邊的選項按鈕，設置導入通道和導入每通道采樣設置（默認值即可）。

7.  單擊 “確定 ”導入側掃數據。

8. 點擊制圖工具欄上的顏色窗口圖標，打開顏色窗口。使用數據類型下拉菜單選擇剛剛導入的側掃通道，然后調整調色板，直到數據清晰顯示。

9. 要應用導航平滑和插值，請?jiān)?“項目瀏覽器 ”中選擇 SSS 行，然后查看 “屬性 ”窗口的 “常規 ”選項卡。向下滾動到 “投影和平滑 ”部分。將 “項目數據 ”設置為 “傳感器航向 ”或 “航線平滑”。設置航向平滑的時間常數，使其與開始時的 ping 速率相匹配。如果導航仍在跳動，則增加該值。注意： 時間常數值為 0 pings 時將關閉平滑和插值。

10. 要應用 Sheave Offsets 和 Laybacks，請?jiān)?“項目瀏覽器 ”中選擇 SSS 線路，然后查看 “屬性 ”窗口的 “常規 ”選項卡。向下滾動到 “布置 ”部分。選中 “已啟用 ”以應用分層。選擇算法： 電纜 - 百分比，然后使用滑塊將電纜輸出百分比設置為 100%。您還可以將導航系統的滑輪偏移應用到滑輪（拖曳點或桿座）。

11. 右鍵單擊文件并從右鍵菜單中選擇底部和遠場軌跡命令，打開底部軌跡顯示。也可以在地圖視圖中雙擊文件。

在 “跟蹤 ”選項卡中，單擊 “清除 ”按鈕刪除現有的底部軌跡。您可能需要展開窗口才能看到控件上的標簽。

跟蹤： 底部

通道： 左舷（或右舷）

算法 閾值檢測

消隱： 5

持續時間 14

閾值： 3 3

單擊 “跟蹤全部 ”按鈕跟蹤底部。您可能需要嘗試使用閾值和持續時間值來獲得更好的跟蹤效果。您也可以使用 “插入點 ”和 “移除點 ”按鈕，用鼠標手動跟蹤底部。

在工具欄中，保存您的工作，然后使用綠色的 “下一步 ”和 “上一步 ”箭頭來處理調查表中的其余線條。

12. 要應用增益，請右鍵單擊文件打開設置窗口，然后從上下文菜單中選擇設置命令。嘗試不同的增益設置，看看哪種設置能讓圖像看起來最好。

單擊啟用 UGC 并選擇 TVG 模式。將鹽度設為 35 psu，然后單擊自動填充 TVG 按鈕，計算聲納頻率的吸收系數。單擊 “應用”。

下面是應用于文件的時變?cè)鲆妫?/p>

13. 另一種良好的增益算法是 EGN。取消選中啟用 UGC（如果已應用），選中啟用 EGN。單擊 “重建 EGN 表”，為表命名，單擊 “開始 ”按鈕創建表格。建表完成后，在 EGN 下拉框中選擇該表。

以下是使用 EGN 的結果：

14. 調整聲納數據的顯示范圍。轉到 “文件屬性 ”窗口中的 “顯示 ”選項卡，在底部可以找到 “顯示范圍 ”選項。指定范圍選項允許您輸入左舷和右舷（見下文）。

15. 您可以使用 Make Others Like This... 命令將參考文件中的設置復制到項目中的其他文件中。該命令適用于設置增益、偏移和平移，以及其他需要從一個文件復制到項目其他文件的設置。


右鍵單擊參考聲納文件，然后從上下文菜單中選擇 “制作其他類似文件...”。選擇要復制的設置，然后選擇一個或多個要調整的文件。單擊 “確定 ”復制設置。

16. SonarWiz 的馬賽克導出是 “所見即所得”。按照您想要的方式設置地圖（顏色、網格、地圖比例等）。然后執行后處理 > 導出 > 將項目保存為地理圖像...命令。

注意：如果將背景設置為透明，則會在輸出圖像中為 alpha（透明度）通道添加一個色帶。

對話框中的信息窗口將顯示基于當前設置的輸出圖像大小。以高分辨率導出大面積區域的速度會很慢，而且可能會超出內存限制。請參閱 “后期處理 > 導出 > 將馬賽克保存為瓷磚 ”命令了解其他方法。

最終圖像將輸出到您指定的位置（默認為項目 GeoTiff 文件夾）：
